ШКАФЫ
УПРАВЛЕНИЯ для систем вентиляции и
отопления воздуха
Фирма “Арктика” очень
ответственно подходит к выбору
компонентов для шкафов управления,
исходя из требований абсолютной
надёжности. Применяется только
продукция известных европейских
фирм-производителей. К примеру,
если на упаковочной коробке какого-либо
изделия написано: “Made in Swiss”, то
это действительно сделано в
Швейцарии.
Модули управления имеют
стальной корпус с эпоксидно-полистирольным
покрытием горячей сушки, петли из
цинкового сплава, замки из
высокоэффективных технополимеров,
самозатухающих согласно стандарту
UL94VO, двухкомпонентное
полиуретановое уплотнение,
защитные транспортные скобы.
Внешние размеры модулей
составляют от 300(400(150 мм до 1000(1200(300
мм. Магнитные пускатели,
термозащитные автоматы для
двигателей, коммутационная и
светотехническая арматура
производства фирмы “Rockwell Automation”.
Серия
управляющих модулей АСМ/Е для
приточно-вытяжных вентиляционных
установок. В составе:
приточный вентилятор, вытяжной
вентилятор, отсечная воздушная
заслонка с электроприводом,
агрегаты для поддержания
температурно-влажностного режима.
Серия
управляющих модулей АСМ/Е для
приточных систем с водяным
нагревателем. В
составе: входная воздушная
заслонка, фильтр, приточный
вентилятор, водяной нагреватель.
Серия
управляющих модулей АСМ/Е для
приточных систем с электрическим
нагревателем. В составе: входная воздушная
заслонка, фильтр, приточный
вентилятор, электрический
нагреватель.
При всем многообразии,
управляющие модули АСМ
обеспечивают:
* регулирование
температуры в пределах 5-30°С и
управление другими параметрами:
влажность, давление;
* управление приводом воздушной
заслонки и управление работой и
контроль состояния приточного (вытяжного)
вентилятора;
* контроль состояния теплообменных
агрегатов (термостаты перегрева
ТЭНов, защита водяного калорифера
от разморозки при понижении
температуры приточного воздуха
или температуры обратной воды из
калорифера;
* включение вентиляционной системы
и индикацию рабочих режимов;
* регулирование скорости
приточного (вытяжного)
вентиляторов (при необходимости);
* мгновенное отключение приточной
системы при возникновении
аварийных ситуаций и по сигналам
системы пожаротушения;
* автоматический переход на летний
режим работы (при необходимости).
Как правило,
управляющие модули имеют
стандартный набор опций
управления, в частности, для
приточно-вытяжных систем они
следующие:
– Дистанционный и
ручной пуск и остановка из
управляющего модуля;
– Управление и защита приточных и
вытяжных вентиляторов;
– Ступенчатое или плавное
регулирование скорости
вентиляторов;
– Программируемая задержка
включения приточного вентилятора;
– Программируемая задержка
отключения приточного вентилятора;
– Управление приводом воздушной
отсекающей заслонки;
– Управление работой заслонкой
камеры смешения сигналом 0…10 В;
– Конфигурирование и установка
параметров системы пользователем;
– Выбор способа управления
температурой;
– Зимняя и летняя компенсация
установленной температуры;
– Измерение КПД теплообменника;
– Ночное охлаждение;
– Блокировка нагревателя при
выключенном вентиляторе;
– Управление и тепловая защита
электрического нагревателя;
– Защита от размораживания
водяного калорифера по воздуху и
обратной воде;
– Управление расходом
теплоносителя через калорифер и
работой циркуляционного насоса;
– Управление работой компрессоров
при использовании фреонового
охладителя
– Контроль и управление роторными
и пластинчатыми теплообменниками,
тепловыми насосами, агрегатами
увлажнения/осушения;
– Годовой таймер и планировщик
работы системы;
– Более подробно с техническими
характеристиками управляющих
модулей можно ознакомиться в офисе
фирмы.

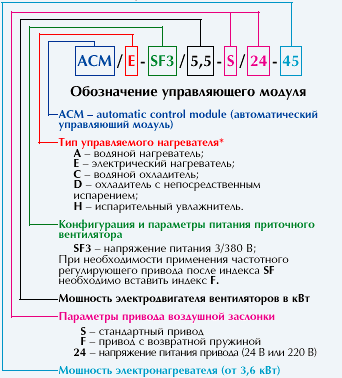

Система
обозначения управляющих модулей
для прямоточных систем
*
Пример обозначения приточной
системы в составе: воздушная
отсечная заслонка с 2-х позиционным
управлением, приточный вентилятор
с питающим напряжением 3/380 В, 4 кВт,
водяной нагреватель, охладитель с
непосредственным испарением: ACM/CD-SF3/4.0-S220-00.

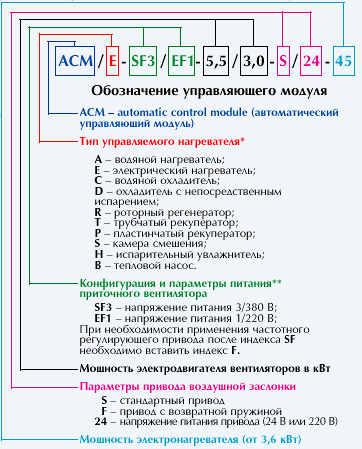

Система
обозначения управляющих модулей
для приточно-вытяжных
вентиляционных установок
* В
случае использования воздухо-обрабатывающих
агрегатов в количестве больше
одного, указываются все агрегаты.
Например: ACM/ER… -
приточная система с электрическим
нагревателем и роторным
регенератором.
* * В случае отсутствия вытяжного
вентилятора вместо его параметров
необходимо вставить 00,
например: ACM/ER-SF3/00-5.5/00-C/220-45.
Заказ управляющего
модуля для системы
кондиционирования воздуха
Конфигурация
вентиляционной системы
Для
каждого из агрегатов Y1, Y2, Y3, Y4
необходимо отметить его тип:
Для
каждого из агрегатов Y1, Y2, Y3, Y4
необходимо отметить его тип:
