Арктический СНиП.
Выпуск №1(13)2003




(Кб)

FALCON S6R, S7R


Технические характеристики

  Тип установки S6R S7R
  Напряжение, В/Гц/ф 230/50/1 230/50/1
  Макс. мощн. нагревателя, кВт 1,7 2,5
  Мощн. вентиляторов, Вт 2x250 2х350
  Макс. потребляемая мощн., кВт 2,255 3,265
  Макс. производительность, м3\ч 590 700
  Вес, кг 86 92

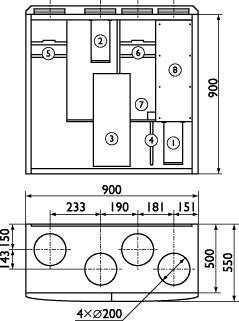

Конструкция и размеры

Исполнение S6R, S7R


1. - Приточный вентилятор
2. - Вытяжной вентилятор
3. - Роторный рекуператор
4. - Нагреватель электрический
5. - Приточный фильтр
6. - Вытяжной фильтр
7. - Термостат защиты от возгорания
8. - Отсек автоматики


Схема установки

Исполнение S6R, S7R


1. - Наружный воздух
2. - Подаваемый воздух
3. - Удаляемый воздух
4. - Выбрасываемый воздух
W. - Роторный рекуператор
В1. - Приточный вентилятор
В2. - Вытяжной вентилятор
F1. - Приточный фильтр
F2. - Вытяжной фильтр
BT. - Термостат защиты от возгорания
OT. - Термостат защиты от перегрева
VE. - Нагреватель электрический
T2. - Датчик температуры приточного воздуха
Р1. - Датчик фильтра

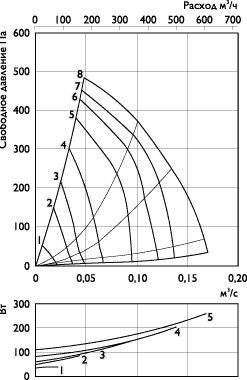

FALCON S6R приток

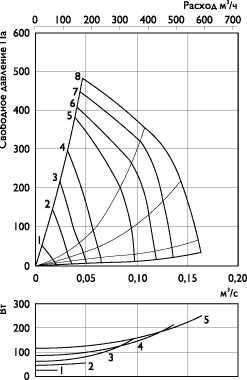

FALCON S6R вытяжка

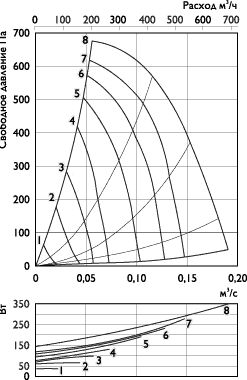

FALCON S7R приток

FALCON S7R вытяжка
