Воздухораспределители низкоскоростные 3ВНУ
(Арктос)


    Угловой низкоскоростной воздухораспределитель 3ВНУ предназначен для подачи воздуха системами вентиляции и кондиционирования с малой скоростью, обеспечивая комфортные условия при поступлении чистого воздуха без эффекта дутья в зону пребывания людей.

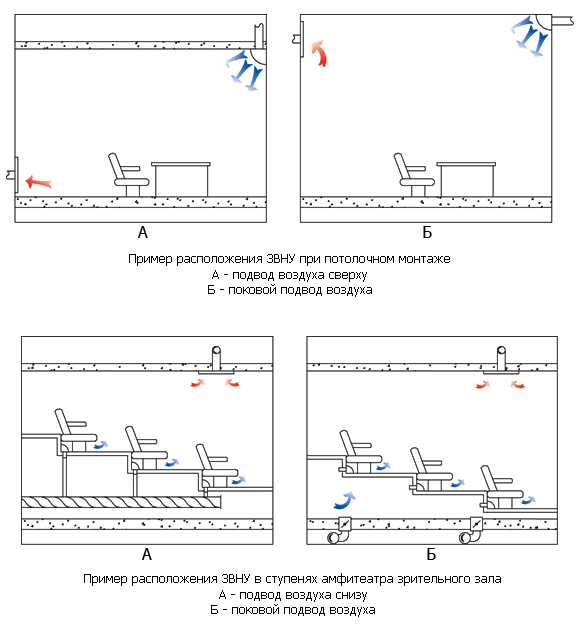

    Воздухораспределители 3ВНУ позволяют подавать воздух двумя способами:
- подача изотермического (∆t = 0°С) или слабонеизотермического (охлаждённым ∆t = 3 °С) воздуха сверху вниз с уровня потолка помещений небольшой высоты (офисы, кассы, вестибюли, комнаты для игр, гардеробные, салоны различного назначения и т.д.). В этом случае изделие монтируется на стене, примыкая к потолку. Возможно два варианта подвода воздуха - сбоку и сверху;
- подача слабонеизотермического (охлаждённого ∆t = 3 °С) воздуха снизу вверх непосредственно в обслуживаемую зону помещений с уровня пола в высокие общественные и административные помещения (конференц-залы, аудитории, залы кинотеатров, театров, спортивных сооружений и т.д.). В этом случае 3ВНУ монтируются непосредственно под креслами на полу. Возможно два варианта подвода воздуха - сбоку и снизу.
    В этом случае реализуется принцип вытесняющей вентиляции, при котором воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне стремится вверх, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения. Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечиваются постоянные комфортные условия для людей.

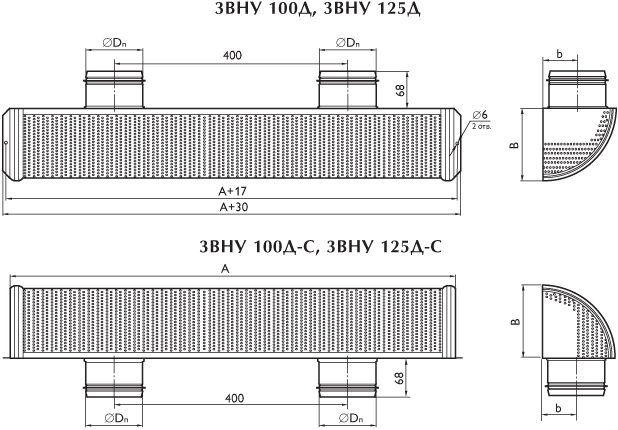

    Воздухораспределители 3ВНУ выпускаются с одним или двумя круглыми подводящими патрубками диаметром 100 или 125 мм, расположенными сбоку или снизу , и длиной корпуса 450 или 900 мм.
    Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, боковых стенок с перфорацией, корпуса с подводящим патрубком и внутренней перфорированной обечайки, обеспечивающей равномерность подачи воздуха по всей воздухораздающей поверхности. Герметичность соединения входного круглого патрубка с воздуховодом обеспечивается резиновым уплотнением.
    Наружные и внутренние поверхности 3ВНУ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любо й цвет по каталогу RAL.



Характеристики воздухораспределителей 3ВНУ

Модель ØDп, мм Кол-во патрубков Fо, м2 А, мм  В, мм  G, мм  Вес, кг
3ВНУ 100 (-С) 100 1 0,016 450 125 63 2,1
3ВНУ 125 (-С) 125 1 0,018 450 150 75 2,5
3ВНУ 100Д (-С) 100 2 0,031 900 125 63 4,0
3ВНУ 125Д (-С) 125 2 0,038 900 150 75 4,8
.

Данные для подбора воздухораспределителей 3ВНУ при подаче воздуха в помещение

Модель LwA<20дБ(А) LwA=20дБ(А) LwA=25дБ(А) LwA=35дБ(А)
L0, м3 ∆Pп, Па Дальнобойн., м при Vx, м/с L0, м3 ∆Pп, Па Дальнобойн., м при Vx, м/с L0, м3 ∆Pп, Па Дальнобойн., м при Vx, м/с L0, м3 ∆Pп, Па Дальнобойн., м при Vx, м/с
0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5
3ВНУ 100 (-С) 60 4 0,7 0,3 70 5 0,8 0,3 90 8 1,0 0,4 140 19 1,6 0,6
3ВНУ 125 (-С) 60 2 0,6 0,2 80 4 0,8 0,3 110 7 1,1 0,5 170 16 1,7 0,7
3ВНУ 100Д (-С) 120 3 0,9 0,4 160 6 1,3 0,5 200 9 1,6 0,6 350 28 2,8 1,1
3ВНУ 125Д (-С) 120 2 0,9 0,4 170 3 1,2 0,5 220 5 1,6 0,6 370 15 2,6 1,1
.
