Воздухораспределители низкоскоростные 2ВНЛ
(Арктос)


    Прямоугольные воздухораспределители низкоскоростные 2ВНЛ с перфорированной лицевой панелью предназначены для подачи воздуха непосредственно в рабочую зону помещения с малой скоростью и малым температурным перепадом (∆t =3°C), обеспечивающими принцип вытесняющей вентиляции.
    При вентиляции вытеснением воздух поступает в нижнюю зону и не смешивается с воздухом помещения. Он вытесняет его вверх, создавая эффект "плавучести и восходящего распределения". Удаление вытесненного теплого и загрязненного воздуха осуществляется из верхней зоны вытяжной вентиляцией. Таким образом, в помещении обеспечивается постоянный приток чистого воздуха в обслуживаемую зону, который поднимает к потолку тёплый и загрязнённый воздух. Воздух, поступающий через воздухораспределитель, соприкасаясь с тёплыми поверхностями, расположенными в рабочей зоне (компьютеры, лампы, технологическое оборудование и прочее) стремится вверх в естественных конвективных потоках над нагретыми поверхностями, одновременно унося загрязнённые воздушные массы, образующиеся в нижних слоях помещения.
    Область применения 2ВНЛ – общественные, производственные и административные помещения (офисы, рестораны, конференц-залы, магазины, музеи, спортивные сооружения и т.п.), где необходима подача чистого воздуха непосредственно в рабочую зону помещения.

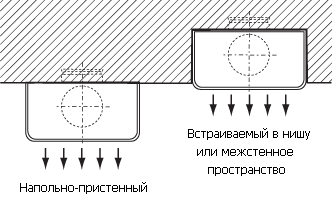

    Низкоскоростные воздухораспределители 2ВНЛ устанавливаются в свободном пространстве помещения на полу около стены или в нише.
    Воздухораспределители изготавливаются из листовой стали и состоят из наружной перфорированной обечайки, днища, крышки с подводящим патрубком, боковых стенок, задней стенки и внутреннего перфорированного рассекателя, обеспечивающего равномерную подачу воздуха по всей воздухораздающей поверхности. Герметичность соединения входного патрубка с воздуховодом обеспечивается резиновым уплотнением.
    Наружные и внутренние поверхности 2ВНЛ окрашиваются методом порошкового напыления в белый цвет (RAL 9016), по заказу возможна окраска в любой цвет по каталогу RAL.

Аксессуары
    Декоративный кожух, подставка, кронштейны.


Характеристики воздухораспределителей 2ВНЛ

Размер Ødп, мм F0, м2  А, мм  В, мм  h, мм  b, мм  b1, мм  Вес, кг
2ВНЛ
200 0,48 300 600 1200 130 - 23,4
250 0,63 350 700 1200 155 - 27,5
315 0,85 425 850 1200 198 - 33,7
400 1,25 500 1000 1200 230 - 37,9
2ВНЛ-Б
200 0,48 300 600 1200 - 145 23,4
250 0,63 350 700 1200 - 170 27,5
315 0,85 425 850 1200 - 200 33,7
400 1,25 500 1000 1200 - 244 37,9
.


Данные для подбора воздухораспределителей 2ВНЛ при подаче воздуха в помещение

Размер Ødп, мм LwA=25дБ(А) LwA=35дБ(А) LwA=45дБ(А) LwA=60дБ(А)
L0, м3 ∆Pп, Па Дальнобойность, м при Vx, м/с L0, м3 ∆Pп, Па Дальнобойность, м при Vx, м/с L0, м3 ∆Pп, Па Дальнобойность, м при Vx, м/с L0, м3 ∆Pп, Па Дальнобойность, м при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
200 230 6 1,0 0,4 0,3 320 11 1,4 0,6 0,4 570 34 2,5 1,0 0,7 1100 128 4,9 1,9 1,3
250 350 5 1,3 0,5 0,4 600 15 2,3 0,9 0,6 900 34 3,5 1,4 0,9 1700 123 6,5 2,6 1,7
315 600 6 2,0 0,8 0,5 950 15 3,1 1,3 0,8 1500 38 5,0 2,0 1,3 2800 131 9,3 3,7 2,5
400 1000 6 2,7 1,1 0,7 1500 14 4,1 1,6 1,1 2400 37 6,6 2,6 1,7 4500 130 12,3 4,9 3,3
.



Последнее обновление 01.11.10
