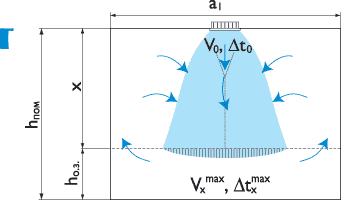

Схема
Г
Подача воздуха сверху вниз
коническими и неполными веерными струями
Рекомендуемые
воздухораспределители
и их аэродинамические характеристики для
схемы Г
|
Тип ВР |
Регулирование |
m |
n |
|
АМН, АМР |
α = 45º - веерно |
3,6 |
3,0 |
|
АМН, АМР |
α = 60º - веерно |
3,3 |
2,8 |
|
АДН, АДР |
α1 = α2 = 30º - веерно |
2,6 |
2,0 |
|
1АРС,
1АЛС |
α = 0º |
0,8 |
0,6 |
|
2АРС,
2АЛС |
α = 0º |
1,1 |
0,8 |
|
3АРС,
3АЛС |
α = 0º |
1,4 |
1,1 |
|
4АРС,
4АЛС |
α = 0º |
1,6 |
1,2 |
|
5АРС,
5АЛС |
α = 0º |
1,8 |
1,4 |
|
6АРС,
6АЛС |
α = 0º |
2,0 |
1,5 |
|
ДПУ |
b
= 0,15A |
2,8 |
1,9 |
|
ДПУ-М |
b
= 0,2A |
1,5 |
1,3 |
|
ДПУ-К |
b = 0,15A |
2,0 |
1,7 |
|
1СПП,
1СПП-М |
- |
2,1 |
1,7 |
|
ВПМ160 |
b = 16 мм, N = 13 об. |
1,3 |
1,7 |
|
1ВПТ |
- |
2,0 |
1,7 |
Расчётная длина струи x определяется по
формуле:
По
универсальной номограмме по заданным L0, ∆t0,
выбранному типу ВР, F0 и рассчитанной длине струи x
определяются значения скорости воздуха на истечении V0,
а также Vx и ∆tx в месте внедрения струи в обслуживаемую зону (см. третий
пример).
При подаче охлаждённого воздуха
рассчитывается коэффициент неизотермичности Кн по номограмме или по формуле 6. Значения поправочных коэффициентов: Кс= 0,9, Кв =1.
Вычисляются  и  по формулам 13,
14 и сопоставляются с нормируемыми значениями  ,  (см. Приложения
П1, П2). Для плоских струй используются формулы 3,
4.
|
