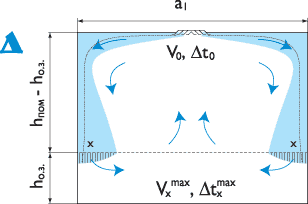

Схема Д

Подача воздуха сверху вниз настилающимися на потолок веерными струями.





Рекомендуемые воздухораспределители

и их аэродинамические характеристики для схемы Д



Тип ВР

Регулирование

m

n

2АРС

 α = 45º - веерно

1,6

1,2

4АРС

 α = 45º - веерно

2,2

1,7

6АРС

 α = 45º - веерно

2,8

2,1

ДПУ-М

b = 0,1A

0,6

0,5

ДПУ-К

b = 0,05A

0,4

0,3

2АПН, 2АПР

-

4,6

2,8

3АПН, 3АПР

-

2,8

1,8

4АПН, 4АПР

-

2,2

1,6

ВПМ160

b = 8 мм, N  = 6,5 об.

0,5

0,4

1ВПТ

-

1,5

1,3





Расчётная длина струи x определяется по формуле:

По универсальной номограмме по заданным L0, ∆t0, выбранному типу ВР, F0 и рассчитанной длине струи x определяются значения скорости воздуха на истечении V0, а также Vx и ∆tx в месте внедрения струи в обслуживаемую зону (см. четвёртый пример).

Рассчитывается максимальная избыточная температура приточного воздуха из условия обеспечения расчётной схемы циркуляции:

Полученное значение сопоставляется с принятым ∆t0. Если , то расчёт повторяется с другими исходными значениями F0, V0. Поправочные коэффициенты принимаются: Кв =1, Кн = 1, Кс – по таблице. Вычисляются и по формулам 13, 14 и сопоставляются с нормируемыми значениями , (см. Приложения П1, П2).

Значение коэффициента стеснения Кс для схемы Д



hпом – hо.з.

√ а1 · b1

0,1

0,4

0,8

1,2

1,5

2,0

Кс

0,9

0,8

0,7

0,65

0,6

0,6
