Воздухораздающие блоки для "чистых помещений" ВБД, ВБП-М, ВБС-М, ВБВ
(Арктос)
Вид панелей | Чертеж, Размеры | Характеристики | Вес | Данные для подбора | Чертеж и характеристики КВГ


   Воздухораздающие блоки c фильтрами высокой эффективности (класс очистки НЕРА) предназначены для организации воздухообмена в «чистых помещениях» лечебных учреждений, предприятиях фармацевтической, электронной, пищевой и др. отраслей промышленности.
   Воздухораздающие блоки выпускаются в 4-х исполнениях, отличающихся типом панелей: с диффузорной (ВБД) и вихревой (ВБB) панелями, подающими воздух горизонтальными настилающимися (турбулентными) струями, с перфорированной (ВБП-М) и сотовой (ВБС-М) панелями, обеспечивающими вертикальную подачу воздуха ламинарным потоком. Изготавливается 4 типоразмера ВБ: 450x450, 595x595, 750x750 и 75x?450 мм, в корпусе которых размещается фильтр высокой эффективности класса Н11, Н13 или Н14 толщиной 78, 150 или 300 мм.
   Воздухораздающие блоки состоят из герметичного стального сварного корпуса с подводящим боковым или торцевым патрубком круглого сечения или боковым патрубком прямоугольного сечения и воздухораздающей лицевой панели. При необходимости в подводящей магистрали перед ВБ может быть установлен герметичный запорный клапан. Для блоков с круглым входным патрубком применяется воздушный герметичный клапан КВГ с ручным или электрическим приводом. Для контроля за загрязнением фильтра на корпусе установлены специальные штуцеры для измерения статического давления до и после фильтра и кронштейн для монтажа дифференциального реле давления.
   Конструкция воздухораздающего блока обеспечивает легкий доступ к кассетному фильтру и его замену путем снятия и последующей установки воздухораздающей панели. Также конструкция ВБ обеспечивает плотный прижим уплотнителя, расположенного на рамке кассетного фильтра, к поверхности ВБ, что исключает утечки воздуха из области «грязного» воздуха, находящегося до фильтра, в пространство помещения, минуя фильтр.
   Монтаж изделий – потолочный, как правило, в подшивном пространстве. Герметичность соединения круглого входного патрубка с воздуховодом обеспечивается резиновым уплотнением, для прямоугольного патрубка при подсоединении к воздуховоду необходимо установить герметизирующее уплотнение.
   Все наружные и внутренние поверхности воздухораздающего блока окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска в любой цвет по каталогу RAL.








Характеристики воздухораздающих блоков ВБД, ВБП-М, ВБС-М, ВБВ с толщиной фильтра 78 мм
Размер F0, ØDп, а x b, а1 x b1, С, G, E, К, Размер
 А x В, мм м2 мм мм мм мм мм мм мм фильтра, мм
ВБД, ВБП-М, ВБС-М, ВБВ
450 x 450 0,083 159 320 x 320 280 x 280 328 225 – 126 305 x 305 x 78
595 x 595 0,192 199 475 x 475 430 x 430 368 245 – 457 x 457 x 78
750 x 750 0,346 249 625 x 625 585 x 585 418 270 – 610 x 610 x 78
750 x 450 0,192 199 625 x 320 585 x 280 368 245 – 610 x 305 x 78
ВБД С, ВБП-М С, ВБС-М С, ВБВ С
450 x 450 0,083 159 320 x 320 280 x 280 186 – – 126 305 x 305 x 78
595 x 595 0,192 199 475 x 475 430 x 430 186 – – 457 x 457 x 78
750 x 750 0,346 249 625 x 625 585 x 585 196 – – 610 x 610 x 78
750 x 450 0,192 199 625 x 320 585 x 280 196 – – 610 x 305 x 78

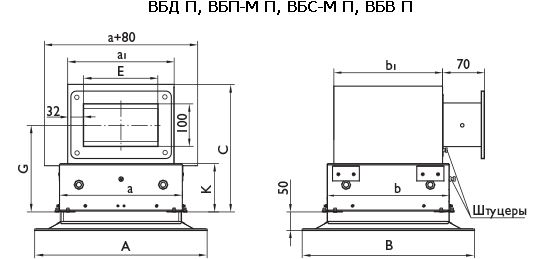

ВБД П, ВБП-М П, ВБС-М П, ВБВ П
450 x 450 0,083 – 320 x 320 280 x 280 260 192 220 126 305 x 305 x 78
595 x 595 0,192 – 475 x 475 430 x 430 372 457 x 457 x 78
750 x 750 0,346 – 625 x 625 585 x 585 525 610 x 610 x 78
750 x 450 0,192 – 625 x 320 585 x 280 525 610 x 305 x 78
ВБД У, ВБП-М У, ВБС-М У, ВБВ У
450 x 450 0,083 159 320 x 320 280 x 280 223 125 – 126 305 x 305 x 78
595 x 595 0,192 199 475 x 475 430 x 430 263 145 – 457 x 457 x 78
750 x 750 0,346 249 625 x 625 585 x 585 313 170 – 610 x 610 x 78
750 x 450 0,192 199 625 x 320 585 x 280 263 145 – 610 x 305 x 78
.

Характеристики воздухораздающих блоков ВБД, ВБП-М, ВБС-М, ВБВ с толщиной фильтра 150 мм
Размер F0, ØDп, а x b, а1 x b1, С, G, E, К, Размер
 А x В, мм м2 мм мм мм мм мм мм мм фильтра, мм
ВБД, ВБП-М, ВБС-М, ВБВ
450 x 450 0,083 159 320 x 320 280 x 280 400 297 – 198 305 x 305 x 150
595 x 595 0,192 199 475 x 475 430 x 430 440 317 – 457 x 457 x 150
750 x 750 0,346 249 625 x 625 585 x 585 490 342 – 610 x 610 x 150
750 x 450 0,192 199 625 x 320 585 x 280 440 317 – 610 x 305 x 150
ВБД С, ВБП-М С, ВБС-М С, ВБВ С
450 x 450 0,083 159 320 x 320 280 x 280 258 – – 198 305 x 305 x 150
595 x 595 0,192 199 475 x 475 430 x 430 258 – – 457 x 457 x 150
750 x 750 0,346 249 625 x 625 585 x 585 268 – – 610 x 610 x 150
750 x 450 0,192 199 625 x 320 585 x 280 268 – – 610 x 305 x 150
ВБД П, ВБП-М П, ВБС-М П, ВБВ П
450 x 450 0,083 – 320 x 320 280 x 280 332 265 220 198 305 x 305 x 150
595 x 595 0,192 – 475 x 475 430 x 430 372 457 x 457 x 150
750 x 750 0,346 – 625 x 625 585 x 585 525 610 x 610 x 150
750 x 450 0,192 – 625 x 320 585 x 280 525 610 x 305 x 150
ВБД У, ВБП-М У, ВБС-М У, ВБВ У
450 x 450 0,083 159 320 x 320 280 x 280 295 197 – 198 305 x 305 x 78
595 x 595 0,192 199 475 x 475 430 x 430 335 217 – 457 x 457 x 78
750 x 750 0,346 249 625 x 625 585 x 585 385 242 – 610 x 610 x 78
750 x 450 0,192 199 625 x 320 585 x 280 335 217 – 610 x 305 x 78
.

Характеристики воздухораздающих блоков ВБД, ВБП-М, ВБС-М с толщиной фильтра 300 мм
Размер F0, ØDп, а x b, а1 x b1, С, G, E, К, Размер
 А x В, мм м2 мм мм мм мм мм мм мм фильтра, мм
ВБД, ВБП-М, ВБС-М, ВБВ
450 x 450 0,083 159 320 x 320 280 x 280 550 447 – 348 305 x 305 x 300
595 x 595 0,192 199 475 x 475 430 x 430 590 467 – 457 x 457 x 300
750 x 750 0,346 249 625 x 625 585 x 585 640 492 – 610 x 610 x 300
750 x 450 0,192 199 625 x 320 585 x 280 590 467 – 610 x 305 x 300
ВБД С, ВБП-М С, ВБС-М С, ВБВ С
450 x 450 0,083 159 320 x 320 280 x 280 408 – – 348 305 x 305 x 300
595 x 595 0,192 199 475 x 475 430 x 430 408 – – 457 x 457 x 300
750 x 750 0,346 249 625 x 625 585 x 585 418 – – 610 x 610 x 300
750 x 450 0,192 199 625 x 320 585 x 280 418 – – 610 x 305 x 300
ВБД П, ВБП-М П, ВБС-М П, ВБВ П
450 x 450 0,083 – 320 x 320 280 x 280 482 415 220 348 305 x 305 x 300
595 x 595 0,192 – 475 x 475 430 x 430 372 457 x 457 x 300
750 x 750 0,346 – 625 x 625 585 x 585 525 610 x 610 x 300
750 x 450 0,192 – 625 x 320 585 x 280 525 610 x 305 x 300
ВБД У, ВБП-М У, ВБС-М У, ВБВ У
450 x 450 0,083 159 320 x 320 280 x 280 445 347 – 348 305 x 305 x 78
595 x 595 0,192 199 475 x 475 430 x 430 485 367 – 457 x 457 x 78
750 x 750 0,346 249 625 x 625 585 x 585 535 392 – 610 x 610 x 78
750 x 450 0,192 199 625 x 320 585 x 280 485 367 – 610 x 305 x 78
.

Вес воздухораздающих блоков ВБД, ВБП-М, ВБС-М с толщиной фильтра 78, 150 и 300 мм
Размер Вес, кг (не более)
 А x В, мм ВБД ВБП-М ВБС-М ВБВ ВБД ВБП-М ВБС-М ВБВ ВБД ВБП-М ВБС-М ВБВ
  Толщина фильтра 78 мм Толщина фильтра 150 мм Толщина фильтра 300 мм
ВБД, ВБП-М, ВБС-М, ВБВ
450 x 450 8,5 8,2 8,4 7,3 10,2 9,8 10,0 8,9 12,3 12,0 12,2 11,1
595 x 595 14,3 13,8 14,1 11,6 16,5 16,0 16,3 13,8 19,9 19,4 19,7 17,2
750 x 750 21,4 20,6 21,4 18,8 24,4 23,6 24,4 21,8 28,8 28,0 28,8 26,2
750 x 450 13,5 13,2 13,9 12,7 15,7 15,4 16,1 14,9 19,1 18,8 19,5 18,3
ВБД С, ВБП-М С, ВБС-М С, ВБВ С
450 x 450 7,2 7,0 7,1 6,1 8,8 8,6 8,7 7,7 11,0 10,8 10,9 9,9
595 x 595 11,4 11,0 11,4 9,7 13,6 13,2 13,6 11,9 17,0 16,6 17,0 15,3
750 x 750 16,9 16,2 17,0 14,3 19,9 19,2 20,0 17,3 24,3 23,6 24,4 21,7
750 x 450 11,2 10,8 11,6 10,3 13,4 13,0 13,8 12,5 16,8 16,4 17,2 15,9
ВБД П, ВБП-М П, ВБС-М П, ВБВ П
450 x 450 9,5 9,3 9,4 8,3 11,1 10,9 11,0 10,0 13,3 13,1 13,2 12,2
595 x 595 14,7 14,4 14,8 13,1 17,0 16,6 17,0 15,3 20,4 20,0 20,4 18,7
750 x 750 21,3 20,5 21,4 18,7 24,3 23,6 24,4 21,7 28,7 27,4 28,8 26,1
750 x 450 14,5 14,1 14,9 13,6 16,7 16,3 17,1 15,8 20,1 19,7 20,5 19,2
ВБД У, ВБП-М У, ВБС-М У, ВБВ У
450 x 450 9,4 9,1 9,3 8,2 11,1 10,7 10,9 9,8 13,2 13,0 13,1 12,0
595 x 595 15,2 14,7 15,0 12,4 17,4 16,9 17,2 14,6 20,7 20,3 20,6 18,0
750 x 750 22,6 21,8 22,6 20,0 25,6 24,8 25,6 23,0 30,0 29,2 30,0 27,4
750 x 450 14,6 14,3 15,0 13,8 16,8 16,5 17,2 16,0 20,2 19,9 20,6 19,4
.

Данные для подбора воздухораздающих блоков ВБД, ВБП-М, ВБС-М, ВБВ с фильтром класса Н11

      ВБД ВБП-М ВБС-М ВБВ
Размер F0, L0, ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн.
 А x В, мм м2 м3/ч Па при Vx, м/с Па при Vx, м/с Па при Vx, м/с Па при Vx, м/с
      0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5
С фильтром Н11 толщиной 78 мм
450 x 450 0,083 130 58 1,4 0,6 58 1,3 0,5 58 3,8 1,5 87 1,3 0,5
595 x 595 0,192 300 61 2,1 0,8 61 2,0 0,8 61 5,7 2,3 71 1,9 0,7
750 x 750 0,346 550 63 2,8 1,1 63 2,7 1,1 63 7,8 3,1 77 2,7 1,1
750 x 450 0,192 260 59 1,8 0,7 59 1,7 0,7 59 5,0 2,0 – – –
С фильтром Н11 толщиной 150 мм
450 x 450 0,083 150 64 1,6 0,6 64 1,5 0,6 64 4,3 1,7 103 1,5 0,6
595 x 595 0,192 340 68 2,4 0,9 68 2,3 0,9 68 6,4 2,6 81 2,1 0,8
750 x 750 0,346 600 70 3,1 1,2 70 3,0 1,2 70 8,5 3,4 86 2,9 1,2
750 x 450 0,192 300 66 2,1 0,8 66 2,0 0,8 66 5,7 2,3 – – –
С фильтром Н11 толщиной 300 мм
450 x 450 0,083 260 96 2,8 1,1 96 2,6 1,1 96 7,5 3,0 213 2,6 1,1
595 x 595 0,192 600 109 4,2 1,7 109 4,0 1,6 109 11 4,6 149 3,8 1,5
750 x 750 0,346 1100 118 5,7 2,3 118 5,4 2,2 118 16 6,2 173 5,4 2,2
750 x 450 0,192 600 109 4,2 1,7 109 4,0 1,6 109 11 4,6 – – –
.

Данные для подбора воздухораздающих блоков ВБД, ВБП-М, ВБС-М, ВБВ с фильтром класса Н13

      ВБД ВБП-М ВБС-М ВБВ
Размер F0, L0, ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн.
 А x В, мм м2 м3/ч Па при Vx, м/с Па при Vx, м/с Па при Vx, м/с Па при Vx, м/с
      0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5
С фильтром Н13 толщиной 78 мм
450 x 450 0,083 130 123 1,4 0,6 123 1,3 0,5 123 3,8 1,5 152 1,3 0,5
595 x 595 0,192 300 126 2,1 0,8 126 2,0 0,8 126 5,7 2,3 136 1,9 0,7
750 x 750 0,346 550 128 2,8 1,1 128 2,7 1,1 128 7,8 3,1 142 2,7 1,1
750 x 450 0,192 260 124 1,8 0,7 124 1,7 0,7 124 5,0 2,0 – – –
С фильтром Н13 толщиной 150 мм
450 x 450 0,083 150 134 1,6 0,6 134 1,5 0,6 134 4,3 1,7 173 1,5 0,6
595 x 595 0,192 340 138 2,4 0,9 138 2,3 0,9 138 6,4 2,6 151 2,1 0,8
750 x 750 0,346 600 140 3,1 1,2 140 3,0 1,2 140 8,5 3,4 156 2,9 1,2
750 x 450 0,192 300 136 2,1 0,8 136 2,0 0,8 136 5,7 2,3 – – –
С фильтром Н13 толщиной 300 мм
450 x 450 0,083 260 176 2,8 1,1 176 2,6 1,1 176 7,5 3,0 293 2,6 1,1
595 x 595 0,192 600 189 4,2 1,7 189 4,0 1,6 189 11 4,6 229 3,8 1,5
750 x 750 0,346 1100 198 5,7 2,3 198 5,4 2,2 198 16 6,2 253 5,4 2,2
750 x 450 0,192 600 189 4,2 1,7 189 4,0 1,6 189 11 4,6 – – –
.

Данные для подбора воздухораздающих блоков ВБД, ВБП-М, ВБС-М, ВБВ с фильтром класса Н14

      ВБД ВБП-М ВБС-М ВБВ
Размер F0, L0, ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн. ∆Pпол. Дальнобойн.
 А x В, мм м2 м3/ч Па при Vx, м/с Па при Vx, м/с Па при Vx, м/с Па при Vx, м/с
      0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5
С фильтром Н14 толщиной 78 мм
450 x 450 0,083 130 143 1,4 0,6 143 1,3 0,5 143 3,8 1,5 172 1,3 0,5
595 x 595 0,192 300 146 2,1 0,8 146 2,0 0,8 146 5,7 2,3 156 1,9 0,7
750 x 750 0,346 550 148 2,8 1,1 148 2,7 1,1 148 7,8 3,1 162 2,7 1,1
750 x 450 0,192 260 144 1,8 0,7 144 1,7 0,7 144 5,0 2,0 – – –
С фильтром Н14 толщиной 150 мм
450 x 450 0,083 150 184 1,6 0,6 184 1,5 0,6 184 4,3 1,7 223 1,5 0,6
595 x 595 0,192 340 188 2,4 0,9 188 2,3 0,9 188 6,4 2,6 201 2,1 0,8
750 x 750 0,346 600 190 3,1 1,2 190 3,0 1,2 190 8,5 3,4 206 2,9 1,2
750 x 450 0,192 300 186 2,1 0,8 186 2,0 0,8 186 5,7 2,3 – – –
С фильтром Н14 толщиной 300 мм
450 x 450 0,083 260 201 2,8 1,1 201 2,6 1,1 201 7,5 3,0 318 2,6 1,1
595 x 595 0,192 600 214 4,2 1,7 214 4,0 1,6 214 11 4,6 254 3,8 1,5
750 x 750 0,346 1100 223 5,7 2,3 223 5,4 2,2 223 16 6,2 278 5,4 2,2
750 x 450 0,192 600 214 4,2 1,7 214 4,0 1,6 214 11 4,6 – – –
.

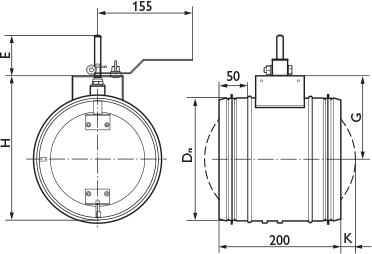

Технические характеристики КВГ
Модель Dп, H, E, G, Вылет Производительность Момент Вес,
мм мм мм  мм заслонки К, мм (не более), м3/ч вращения*, Нм кг
КВГ-160 158 195 53 120 – 430 4 1,8
КВГ-200 198 238 71 140 – 650 8 2,3
КВГ-250 248 290 71 168 25 1000 8 2,8
КВГ-315 313 355 71 200 58 1600 16 3,5
* C клапанами КВГ П используются электрические приводы: AST 04 (для КВГ 160 П), AST 08 (для КВГ 200 П и 250 П), AST 16 (для КВГ 315 П).
.
