Однофазные регуляторы скорости по температуре серии ТЕS
(Polar Bear)

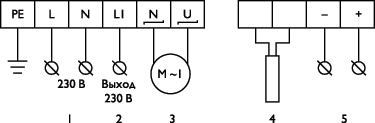

Технические характеристики | Схема подключения
Работа регуляторов скорости основана на использовании электронной схемы для плавного управления напряжением питания электродвигателей в зависимости от температуры.
Они предназначены для регулирования скорости вращения электродвигателей, управляемых напряжением (230 В, 50 Гц): вентиляторов, насосов и т.п.
Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает предельно допустимой величины регулятора.
Корпус регуляторов выполнен из АБС. На лицевой панели находятся потенциометры задания температуры окружающей среды и минимальной скорости двигателя. Регуляторы снабжены выключателем со встроенной индикацией, расположенным на корпусе сбоку. Входная цепь регуляторов защищена плавким предохранителем.
Регулятор можно использовать для изменения производительности систем вентиляции и кондиционирования при компенсации температурного перепада в условиях недостаточного тепло-, холодоснабжения, чтобы в систему воздуховодов поступал воздух с оптимальной температурой.
Регулирование скорости

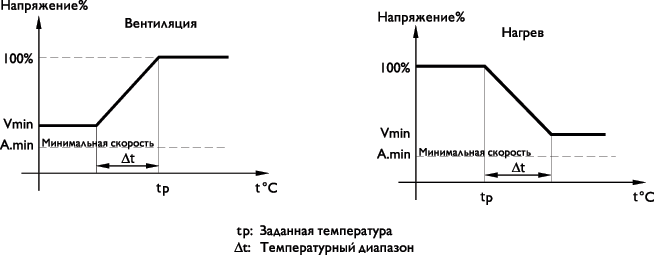

Регулирование скорости электродвигателей осуществляется автоматически по сигналам температурного РТС-датчика, работающего в диапазоне 5-35°С. Для поддержания заданной температуры вводится зона пропорционального изменения скорости двигателя по температуре в диапазоне 3-12°С (потенциометр внутри корпуса). Выбор режима работы регулятора Вентиляция/Обогрев осуществляется dip-переключателем, расположенным внутри корпуса. Выходное напряжение изменяется плавно в зависимости от величины сигнала управления от минимального до номинально значения в соответствии с зоной пропорциональности.
Защита двигателя
Рекомендуется подключать к регуляторам электродвигатели со встроенными термоконтактами тепловой защиты, через которые на двигатели подается питающее напряжение.
Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту.
|
