Центробежные вентиляторы RF
(Ostberg)
Чертеж, Размеры | Технические характеристики | Шумовые характеристики | Схемы подключения


    Центробежные вентиляторы оснащены асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус, и проходит статическую и динамическую балансировку. У вентиляторов RFE и RFT лопатки загнуты вперёд. Они выпускаются с односторонним всасыванием. Двигатель и рабочее колесо вентиляторов расположены на съёмной пластине, что делает доступ к ним быстрым и удобным.

Установка
Вентиляторы можно устанавливать в любом положении.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответсвующим клеммам трансформаторного или тиристорного регулятора.

Аксессуары
Регулятор скорости, гибкие вставки, глушитель, хомуты и другие вентиляционные принадлежности.


Размеры, мм
Тип вентилятора a b c d e f g h i k m ’d1 ’d2
RFE 315 CKU 246 194 594 489 462 244 355 210 251 219 58 355 13,1
RFT 315 CKU 246 194 594 489 462 244 355 210 251 219 58 355 13,1
RFE 315 EKU 246 194 594 489 462 244 355 210 251 219 44 355 13,1
RFT 315 EKU 246 194 594 489 462 244 355 210 251 219 44 355 13,1
RFT 355 AKU 278 220 668 549 520 270 398 235 283 245 52 400 13,1
RFT 355 BKU 278 220 668 549 520 270 398 235 283 245 52 400 13,1
RFT 355 DKU 278 220 668 549 520 270 398 235 283 245 52 400 13,1
.

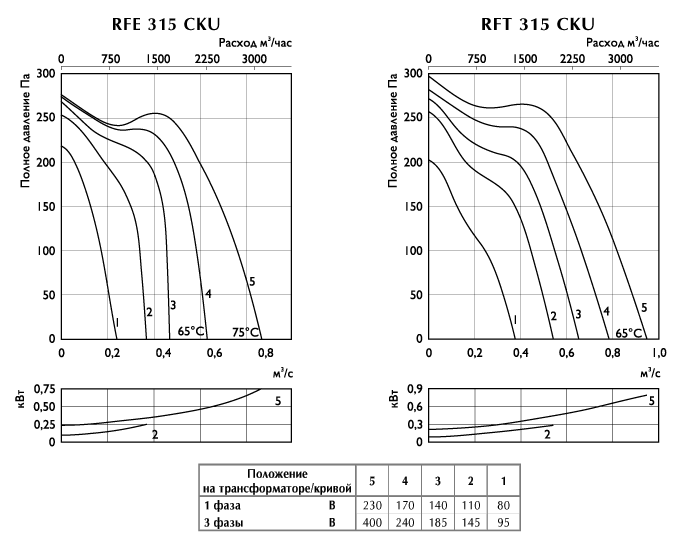

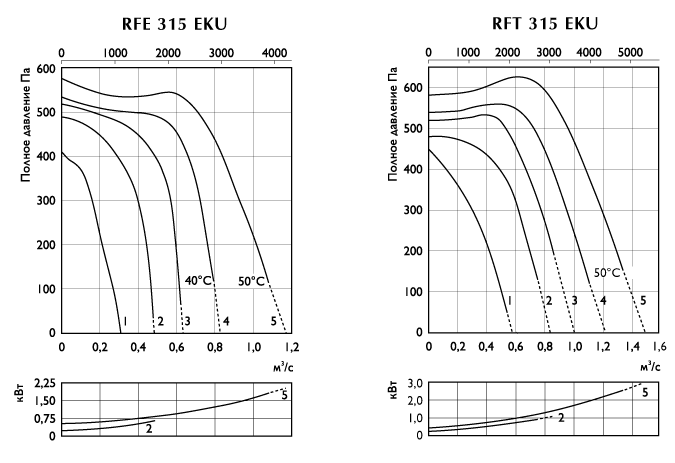

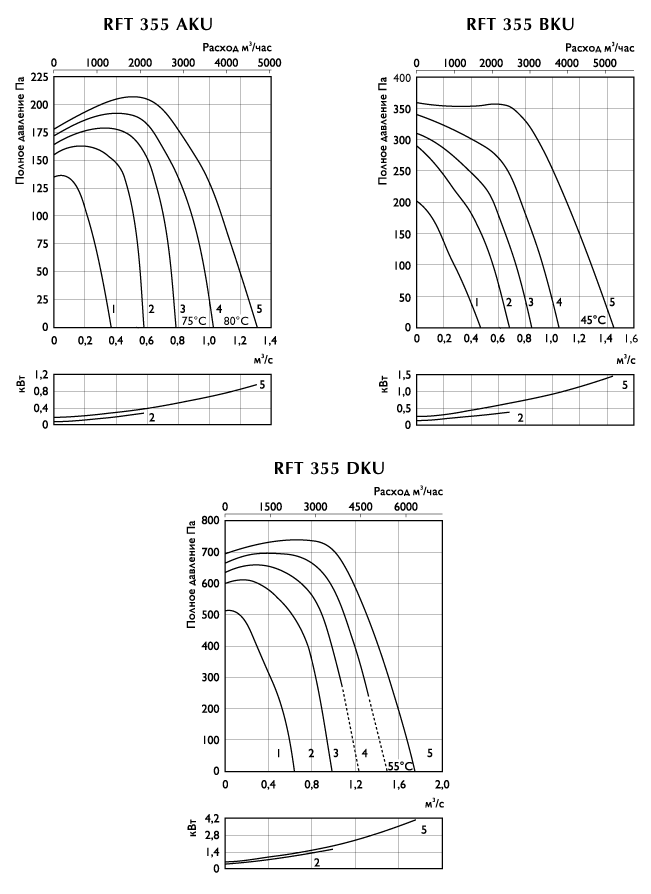

Технические характеристики
Тип вентилятора Напряже-ние, В/Гц Номиналь-ная мощ-ность, Вт Ток, А Частота вращ., об/мин Макс. t, °C µF Исполне-ние Вес, кг Схема эл. подключе-ния
RFE 315 CKU 230/50 750 3,45 900 75 10 правое 25,1 1
RFT 315 CKU 400/50 790 1,90 890 65 — правое 24,9 4
RFE 315 EKU 230/50 1830 8,50 1400 50 30 правое 29,4 1
RFT 315 EKU 400/50 2050 4,10 1400 50 — правое 28,0 4
RFT 355 AKU 400/50 960 2,15 680 80 — правое 31,8 4
RFT 355 BKU 400/50 1500 2,80 765 45 — правое 31,9 4
RFT 355 DKU 400/50 4100 6,75 1370 55 — правое 41,6 4
.

Шумовые характеристики
Тип вентилятора   LpA дБ(A) LwA tot LwA
63 125 250 500 1000 2000 4000 8000
RFE 315 CKU К входу  67 74 59 64 66 65 69 68 67 57
К выходу 71 78 62 70 70 72 71 70 69 61
К окружению 65 72 42 50 62 65 69 66 62 51
RFT 315 CKU К входу  66 73 58 63 63 63 69 67 66 56
К выходу 71 78 64 63 67 72 72 71 70 62
К окружению 63 70 43 50 58 63 67 64 61 50
RFE 315 EKU К входу  75 82 68 72 74 70 78 76 75 69
К выходу 80 87 70 71 76 79 83 80 78 72
К окружению 73 80 52 61 66 71 77 74 70 63
RFT 315 EKU К входу  78 85 68 72 73 71 81 79 78 72
К выходу 82 89 74 74 79 81 85 83 81 76
К окружению 74 81 53 61 66 72 79 75 73 66
RFT 355 AKU К входу  64 71 54 60 58 63 66 65 64 54
К выходу 68 75 55 63 64 67 69 70 68 58
К окружению 62 69 43 52 58 63 64 63 61 51
RFT 355 BKU К входу  69 76 60 65 62 67 70 70 70 62
К выходу 72 79 58 64 65 69 73 73 73 64
К окружению 66 73 49 57 63 67 69 66 66 57
RFT 355 DKU К входу  79 86 67 76 73 75 81 82 79 75
К выходу 83 90 63 74 75 79 86 85 84 78
К окружению 77 84 56 66 70 75 80 79 76 72
LwAtot – общий уровень шума (дБ);
LwA – уровень шума в октавном диапазоне (дБ);
LpA – уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.
.





Схема подключения



Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.


Последнее обновление 25.03.10
