Центробежные вентиляторы RF
(Ostberg)
Чертеж, Размеры | Технические характеристики | Шумовые характеристики | Схемы подключения


    Центробежные вентиляторы оснащены асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус, и проходит статическую и динамическую балансировку. У вентиляторов RFE и RFT лопатки загнуты вперёд. Они выпускаются с односторонним всасыванием. Двигатель и рабочее колесо вентиляторов расположены на съёмной пластине, что делает доступ к ним быстрым и удобным.

Установка
Вентиляторы можно устанавливать в любом положении.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответсвующим клеммам трансформаторного или тиристорного регулятора.

Аксессуары
Регулятор скорости, гибкие вставки, глушитель, хомуты и другие вентиляционные принадлежности.



Размеры, мм
Тип вентилятора a b c d e f g h i k m ’d1 ’d2
RFE 200 AKU 110 85 316 275 138 121 180 123 125 105 7 160 7,1
RFE 200 BKU 156 120 384 320 300 156 230 135 250 140 7 200 9,1
RFE 200 CKU 156 140 384 320 300 176 230 135 250 160 7 250 9,1
RFE 200 PKU 110 62 316 275 138 98 180 123 125 82 7 125 7,1
RFE 200 RKU 110 85 316 275 138 121 180 123 125 105 7 160 7,1
RFT 200 SKU 110 85 316 275 138 121 180 123 125 105 30 160 7,1
RFE 225 BKU 168 140 415 354 318 180 245 153 182 160 35 250 9,1
RFE 225 DKU 168 140 415 354 318 180 245 153 182 160 33 250 9,1
RFT 225 DKU 168 140 415 354 318 180 245 153 182 160 33 250 9,1
RFE 250 AKU 192 157 475 395 370 197 284 167 206 177 32 250 9,1
RFE 250 BKU 192 157 475 395 370 197 284 167 206 177 30 250 9,1
RFT 250 BKU 192 157 475 395 370 197 284 167 206 177 30 250 9,1
.

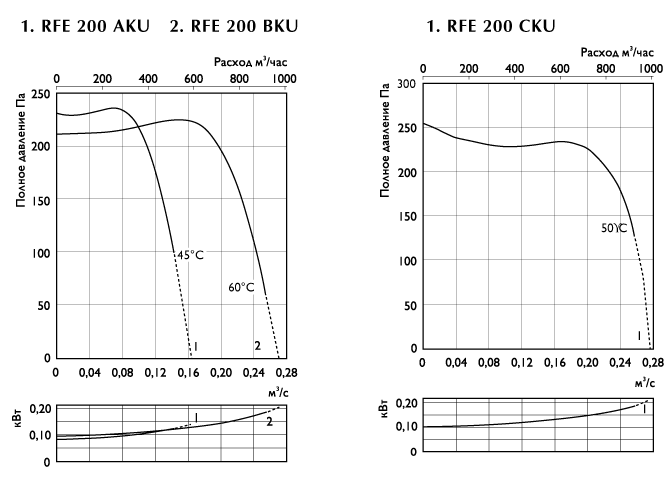

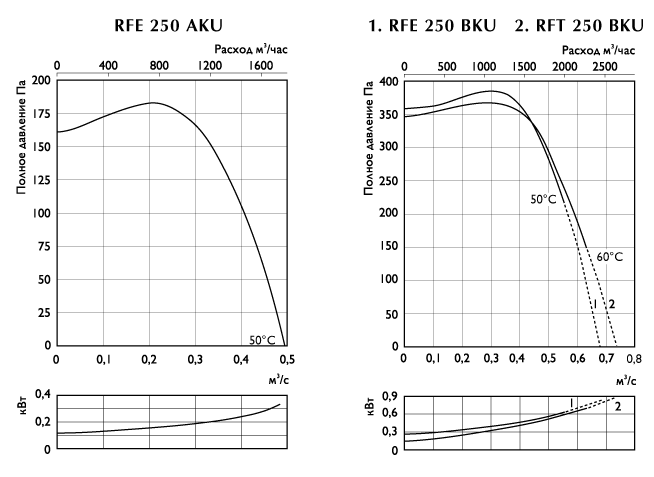

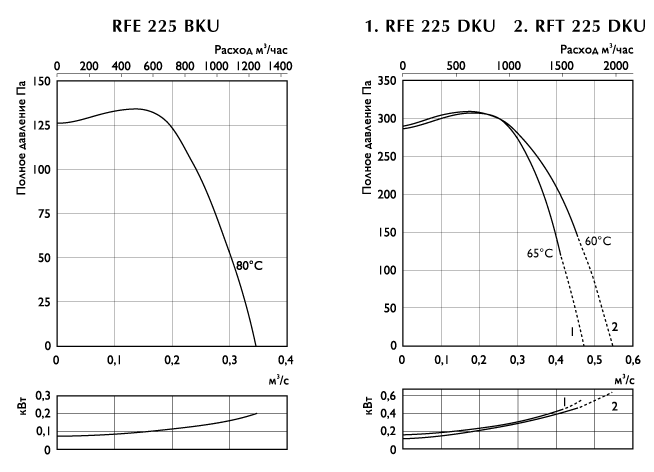

Технические характеристики
Тип вентилятора Напряже-ние, В/Гц Номиналь-ная мощ-ность, Вт Ток, А Частота вращ., об/мин Макс. t, °C µF Исполне-ние Вес, кг Схема эл. подключе-ния
RFE 200 AKU 230/50 125 0,53 1300 45 3 левое 4,0 1
RFE 200 BKU 230/50 185 0,81 950 60 6 правое 5,9 1
RFE 200 CKU 230/50 190 0,83 1200 50 6 правое 6,0 1
RFE 200 PKU 230/50 190 0,80 2230 50 4 левое 3,8 1
RFE 200 RKU 230/50 260 1,10 2300 50 4 левое 4,5 1
RFT 200 SKU 400/50 530 0,82 2340 40 — левое 7,0 4
RFE 225 BKU 230/50 190 0,85 885 80 3 правое 9,8 1
RFE 225 DKU 230/50 425 1,90 1285 65 8 правое 10,0 1
RFT 225 DKU 400/50 445 0,80 1330 60 — правое 10,2 4
RFE 250 AKU 230/50 330 1,50 1420 50 3 правое 11,1 1
RFE 250 BKU 230/50 640 2,90 1315 50 12 правое 12,9 1
RFT 250 BKU 400/50 690 1,40 1285 60 — правое 12,8 4
.

Шумовые характеристики
Тип вентилятора   LpA дБ(A) LwA tot LwA
63 125 250 500 1000 2000 4000 8000
RFE 200 AKU К входу  60 67 48 52 59 58 62 61 58 55
К выходу 63 70 48 52 60 62 66 633 62 58
К окружению 58 65 32 37 52 58 60 60 57 52
RFE 200 BKU К входу  61 68 49 57 64 59 62 59 57 50
К выходу 64 71 52 59 65 63 66 62 61 54
К окружению 57 64 37 42 55 57 60 58 55 47
RFE 200 CKU К входу  61 68 57 60 64 58 61 58 58 50
К выходу 65 72 57 58 66 64 67 62 63 57
К окружению 56 63 43 47 57 54 58 57 54 46
RFE 200 PKU К входу  70 77 60 65 68 72 70 68 68 64
К выходу 71 78 59 63 69 74 72 68 68 66
К окружению 69 76 39 45 59 67 69 73 68 62
RFE 200 RKU К входу  68 75 54 60 67 63 70 68 65 63
К выходу 69 76 56 56 64 66 74 67 67 64
К окружению 67 74 41 47 57 66 68 69 67 62
RFT 200 SKU К входу  72 79 62 69 72 72 70 76 68 69
К выходу 75 82 65 67 71 74 75 78 75 68
К окружению 71 78 43 47 60 67 72 76 71 67
RFE 225 BKU К входу  60 67 51 55 58 60 62 60 57 48
К выходу 62 69 50 55 60 64 63 62 60 51
К окружению 57 64 35 38 50 57 60 58 53 44
RFE 225 DKU К входу  68 75 56 61 65 63 72 70 68 63
К выходу 71 78 57 62 68 69 74 71 70 65
К окружению 66 73 42 47 61 63 69 68 65 60
RFT 225 DKU К входу  68 75 55 59 65 63 72 70 68 63
К выходу 69 76 57 60 68 67 71 70 69 63
К окружению 66 73 50 48 61 63 69 68 65 60
RFE 250 AKU К входу  61 68 54 57 62 62 57 61 59 50
К выходу 64 71 55 58 62 66 64 64 63 54
К окружению 59 66 40 42 57 59 61 60 56 46
RFE 250 BKU К входу  71 78 61 65 73 67 73 71 70 64
К выходу 73 80 63 68 71 73 74 74 74 67
К окружению 67 74 45 52 65 65 70 69 67 59
RFT 250 BKU К входу  70 77 61 66 68 67 73 70 69 64
К выходу 73 80 63 64 70 72 74 74 74 67
К окружению 66 73 44 50 62 65 69 68 66 59
LwAtot – общий уровень шума (дБ);
LwA – уровень шума в октавном диапазоне (дБ);
LpA – уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.
.






Схема подключения



Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.


Последнее обновление 25.03.10
