Центробежные вентиляторы RF
(Ostberg)
Чертеж, Размеры | Технические характеристики | Шумовые характеристики | Схемы подключения


    Центробежные вентиляторы оснащены асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус, и проходит статическую и динамическую балансировку. У вентиляторов RFE лопатки загнуты вперёд. Они выпускаются с односторонним всасыванием. Двигатель и рабочее колесо вентиляторов расположены на съёмной пластине, что делает доступ к ним быстрым и удобным.

Установка
Вентиляторы можно устанавливать в любом положении.

Регулирование скорости
Регулирование скорости всех вентиляторов осуществляется в диапазоне от 0 до 100% изменением подаваемого напряжения. Это достигается с помощью использования бесшагового тиристора или пятиступенчатого трансформатора. К одному тиристору или трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.

Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Выводы термоконтактов (TW) должны подключаться к реле перегрузки или к соответсвующим клеммам трансформаторного или тиристорного регулятора.

Аксессуары
Регулятор скорости, гибкие вставки, глушитель, хомуты и другие вентиляционные принадлежности.

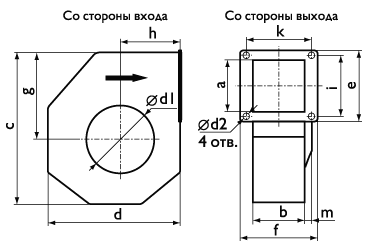

Размеры, мм
Тип вентилятора a b c d e f g h i k m ’d1 ’d2
RFE 140 AKU 92 94 255 216 120 130 149 94 105 115 7 160 7,1
RFE 140 BKU 92 94 255 216 120 130 149 94 105 115 7 160 7,1
RFE 140 CKU 92 94 255 216 120 130 149 94 105 115 7 160 7,1
RFE 140 DKU 92 94 255 216 120 130 149 94 105 115 10 160 7,1
RFE 140 LKU 56 84 197 186 84 115 106 88 68 100 10 125 7,1
RFE 140 MKU 56 84 197 186 84 115 106 88 68 100 10 125 7,1
RFE 146 DKU 92 94 255 216 120 130 149 94 105 115 10 160 7,1
RFE 160 AKU 92 90 233 258 120 124 144 100 105 109 7 160 7,1
RFE 160 CKU 92 90 233 258 120 124 144 100 105 109 10 160 7,1
.

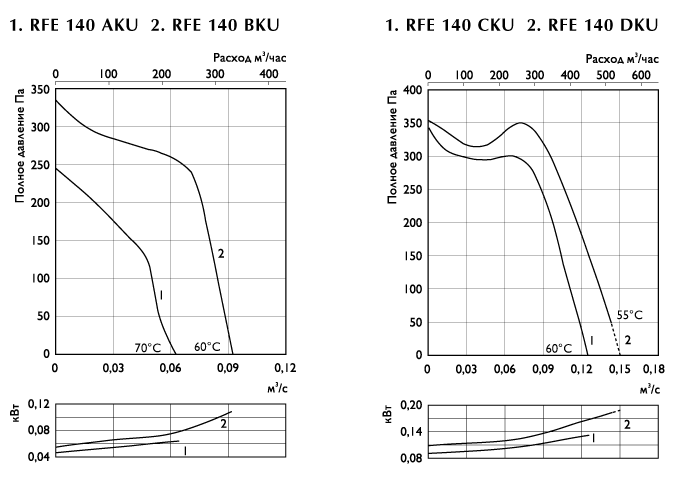

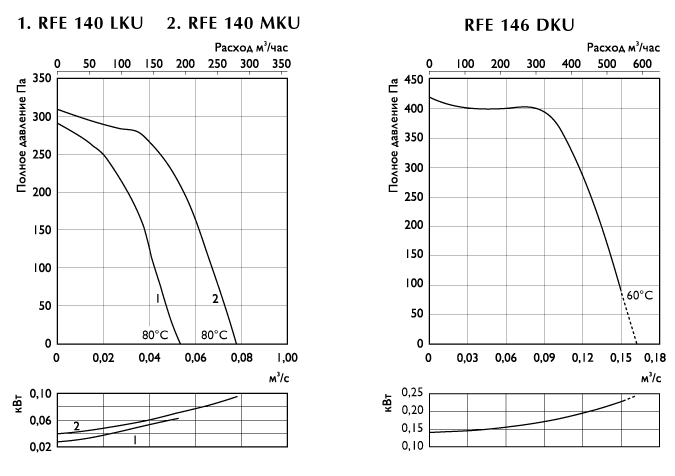

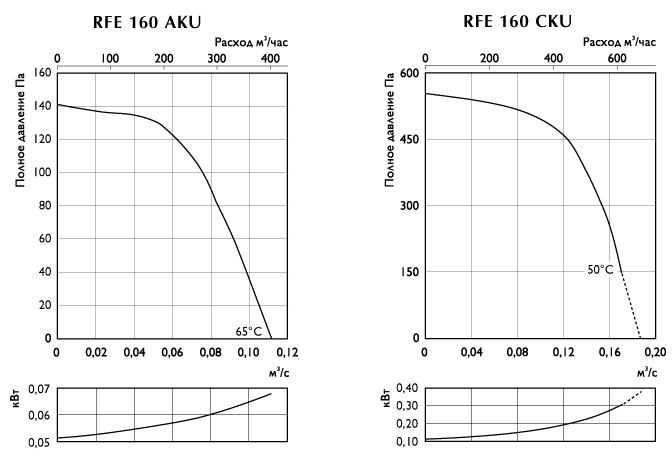

Технические характеристики
Тип вентилятора Напряже-ние, В/Гц Номиналь-ная мощ-ность, Вт Ток, А Частота вращ., об/мин Макс. t, °C µF Исполне-ние Вес, кг Схема эл. подключе-ния
RFE 140 AKU 230/50 62 0,28 830 70 4 правое 2,9 2
RFE 140 BKU 230/50 105 0,46 1190 60 2 правое 2,9 1
RFE 140 CKU 230/50 130 0,56 1700 60 4 правое 2,8 1
RFE 140 DKU 230/50 185 0,77 2230 55 4 правое 3,1 1
RFE 140 LKU 230/50 62 0,27 1240 80 4 правое 2,45 2
RFE 140 MKU 230/50 94 0,41 1340 80 2 правое 2,45 1
RFE 146 DKU 230/50 210 0,91 2525 60 5 правое 3,6 1
RFE 160 AKU 230/50 64 0,28 1270 65 2 правое 2,9 1
RFE 160 CKU 230/50 300 1,30 2150 50 6 правое 4,0 1
.

Шумовые характеристики
Тип вентилятора   LpA дБ(A) LwA tot LwA
63 125 250 500 1000 2000 4000 8000
RFE 140 AKU К входу  56 63 49 57 58 57 53 51 50 43
К выходу 58 65 50 58 58 58 59 54 52 47
К окружению 48 55 31 33 44 49 51 50 47 40
RFE 140 BKU К входу  63 70 56 64 65 65 60 60 59 54
К выходу 65 72 56 63 65 66 65 63 65 60
К окружению 58 65 41 43 54 58 58 60 59 52
RFE 140 CKU К входу  64 71 53 60 67 67 59 60 60 57
К выходу 67 74 56 63 66 67 66 66 64 64
К окружению 59 66 40 43 55 60 59 62 60 53
RFE 140 DKU К входу  65 72 53 62 67 68 61 63 62 60
К выходу 67 74 57 64 66 68 67 67 65 66
К окружению 62 69 41 43 56 62 60 66 64 58
RFE 140 LKU К входу  59 66 50 59 63 60 55 52 53 48
К выходу 61 68 54 61 64 62 60 56 57 53
К окружению 52 59 34 42 48 53 54 54 51 44
RFE 140 MKU К входу  67 74 67 69 68 67 63 62 61 58
К выходу 69 76 67 67 68 69 67 69 65 62
К окружению 63 70 49 49 58 63 64 65 62 60
RFE 146 DKU К входу  67 74 51 63 69 68 65 68 66 63
К выходу 70 77 53 64 70 71 70 70 68 68
К окружению 64 71 40 42 55 63 64 68 65 60
RFE 160 AKU К входу  55 62 40 53 57 57 55 51 50 42
К выходу 57 64 44 55 56 59 61 51 51 47
К окружению 50 57 29 35 48 54 52 49 45 40
RFE 160 CKU К входу  67 74 59 65 70 67 66 66 64 62
К выходу 71 78 61 66 69 71 72 71 70 68
К окружению 63 70 41 49 61 63 63 66 63 58
LwAtot – общий уровень шума (дБ);
LwA – уровень шума в октавном диапазоне (дБ);
LpA – уровень звукового давления (дБ) от вентилятора, работающего при максимальной нагрузке в помещении с нормальным звукопоглощением и эквивалентной зоной поглощения 20 м2 на расстоянии 3,0 м.
.

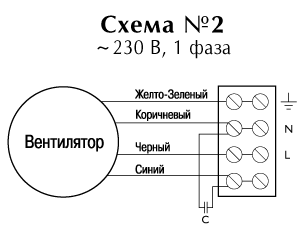

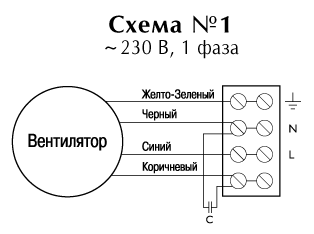

Схема подключения



Монтаж
¤ Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке вентилятора.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
¤ Вентиляторы должны быть заземлены.
¤ Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
¤ Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
¤ Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
¤ Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
¤ Проверить, поступает ли напряжение на вентилятор.
¤ Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
¤ Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
¤ В случае возврата вентилятора – очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.


Последнее обновление 25.03.10
