Решетки ПРС...-Т с терморегулированием для прямоугольных воздуховодов
(Арктос)
Чертеж | Характеристики | Данные для подбора | Графики


Решетки ПРС...-Т устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для применения в системах вентиляции и кондиционирования с автоматическим сезонным изменением параметров системы воздухораспределения в процессе эксплуатации.

Конструктивно решётки состоят из корпуса с установленными в нем двумя рядами регулируемых жалюзи, предназначенных для изменения направления и (или) характеристик приточной струи, щелевого регулятора расхода со стабилизатором потока и термопривода. Жалюзи наружного ряда расположены перпендикулярно оси воздуховода, регулируются индивидуально вручную и установлены в пластиковые втулки, которые облегчают их поворот при регулировании. Жалюзи внутреннего ряда расположены параллельно оси воздуховода, установлены с одной стороны в пластиковые втулки, с другой стороны в механизм поворота и регулируются с помощью термопривода, осуществляющего их синхронный поворот на угол +45° от нормали к лицевой поверхности при подаче охлажденного воздуха в режиме кондиционирования и на угол −45° в при подаче нагретого воздуха в режиме воздушного отопления.

Решетки ПРС...-Т предназначены для реализации систем с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление). Наличие термопривода обеспечивает эффективное и автономное (без участия человека) регулирование формы воздушной струи в зависимости от температуры приточного воздуха. Создание систем воздухораспределения с автоматическим сезонным регулированием на базе решеток с термоприводами обеспечивает существенную экономию благодаря отсутствию дорогостоящих электроприводов и приборов автоматики. Кроме того, отсутствие питающих и сигнальных кабелей значительно облегчает монтаж и повышает эксплуатационную надежность вентиляционной системы в целом.

Решётки выпускаются в двух исполнениях:

  • ПРС...-ТП — решётки в правом исполнении по ходу приточного воздуха;
  • ПРС...-ТЛ — решётки в левом исполнении по ходу приточного воздуха;

Монтаж решеток осуществляется на боковую поверхность воздуховода с помощью самонарезающих винтов. Регулирование расхода воздуха обеспечивается с помощью щелевого регулятора; стабилизатор потока обеспечивает равномерность истечения приточной струи и предотвращает снос потока.

Корпус решеток и жалюзи изготавливаются из алюминия, регулятор расхода из стали. Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

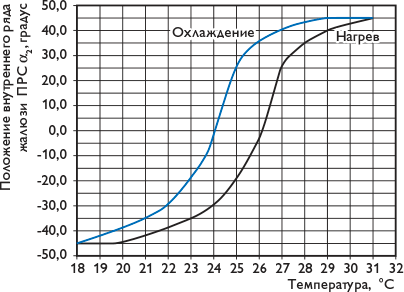

Положение жалюзи внутреннего ряда α2 решетки в зависимости от температуры воздуха

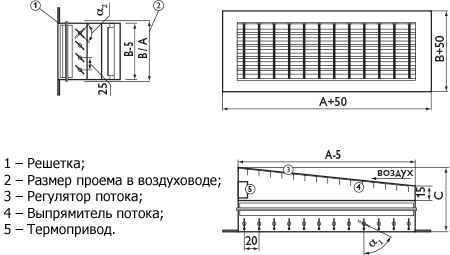

Характеристики воздухораспределителей ПРС…-Т

Модель А, мм В, мм С, мм
ПРС 200 x 150-Т 200 150 80
ПРС 300 x 150-Т 300 95
ПРС 400 x 150-Т 400 100
ПРС 500 x 150-Т 500 115
ПРС 200 x 175-Т 200 175 80
ПРС 300 x 175-Т 300 95
ПРС 400 x 175-Т 400 100
ПРС 500 x 175-Т 500 115
ПРС 600 x 175-Т 600 125
ПРС 200 x 200-Т 200 200 80
ПРС 300 x 200-Т 300 95
ПРС 400 x 200-Т 400 100
ПРС 500 x 200-Т 500 115
ПРС 600 x 200-Т 600 125
ПРС 300 x 225-Т 300 225 95
ПРС 400 x 225-Т 400 100
ПРС 500 x 225-Т 500 115
ПРС 600 x 225-Т 600 125
ПРС 300 x 250-Т 300 250 95
ПРС 400 x 250-Т 400 100
ПРС 500 x 250-Т 500 115
ПРС 600 x 250-Т 600 125

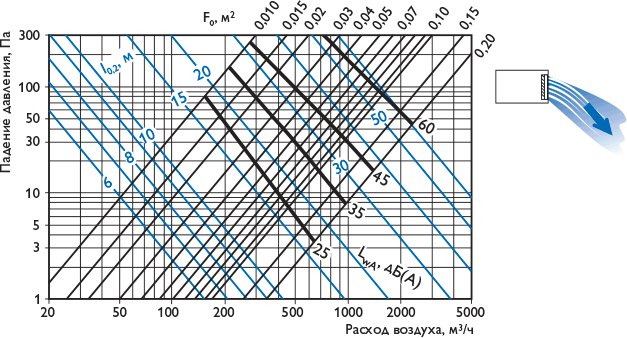

Данные для подбора решеток ПРС…-Т при подаче воздуха (ɑ1=ɑ2=0°)

    LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
Типо- F0, L0, ∆Pпол. Дально- L0, ∆Pпол. Дально- L0, ∆Pпол. Дально- L0, ∆Pпол. Дальноб.
размер м2 бойность, м бойность, м бойность, м м, при
 АхВ, мм м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с м3/ч Па Vx, м/с
    0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,5 0,75
200 x 150 0,027 250 19 19 7,6 5,1 350 37 27 11 7,1 480 71 37 15 9,7 770 181 23 16
300 x 150 0,041 300 12 18 7,4 4,9 440 25 27 11 7,2 600 47 37 15 9,9 970 124 24 16
400 x 150 0,055 350 9 19 7,4 5,0 500 18 27 11 7,1 710 37 38 15 10 1140 94 24 16
500 x 150 0,070 390 7 18 7,4 4,9 570 15 27 11 7,2 800 29 38 15 10 1290 77 24 16
200 x 175 0,032 270 16 19 7,5 5,0 380 31 27 11 7,1 520 59 36 15 9,7 840 153 23 16
300 x 175 0,049 330 10 19 7,5 5,0 470 20 27 11 7,1 660 40 37 15 9,9 1060 104 24 16
400 x 175 0,066 380 7 18 7,4 4,9 550 15 27 11 7,1 770 30 37 15 10 1240 78 24 16
500 x 175 0,083 420 6 18 7,3 4,9 610 12 26 11 7,1 870 24 38 15 10 1410 64 24 16
600 x 175 0,100 460 5 18 7,3 4,8 670 10 26 11 7,1 960 20 38 15 10 1560 54 25 16
200 x 200 0,036 290 14 19 7,6 5,1 410 29 27 11 7,2 560 54 37 15 9,8 910 142 24 16
300 x 200 0,055 350 9 19 7,5 5,0 500 18 27 11 7,1 710 37 38 15 10 1140 95 24 16
400 x 200 0,074 400 6 18 7,4 4,9 580 14 27 11 7,1 830 28 38 15 10 1340 73 25 16
500 x 200 0,093 450 5 18 7,4 4,9 660 11 27 11 7,2 940 23 39 15 10 1520 59 25 17
600 x 200 0,112 490 4 18 7,3 4,9 720 9 27 11 7,2 1030 19 38 15 10 1680 50 25 17
300 x 225 0,064 370 7 18 7,3 4,9 540 16 27 11 7,1 760 31 38 15 10 1220 81 24 16
400 x 225 0,085 430 6 18 7,4 4,9 620 12 27 11 7,1 880 24 38 15 10 1430 63 25 16
500 x 225 0,107 480 4 18 7,3 4,9 700 10 27 11 7,1 1000 19 38 15 10 1620 51 25 17
600 x 225 0,129 520 4 18 7,2 4,8 770 8 27 11 7,1 1100 16 38 15 10 1800 43 25 17
300 x 250 0,070 390 7 18 7,4 4,9 570 15 27 11 7,2 800 29 38 15 10 1290 76 24 16
400 x 250 0,094 450 5 18 7,4 4,9 660 11 27 11 7,2 940 22 38 15 10 1520 59 25 17
500 x 250 0,118 500 4 18 7,3 4,9 740 9 27 11 7,2 1060 18 39 15 10 1720 48 25 17
600 x 250 0,142 540 3 18 7,2 4,8 810 7 27 11 7,2 1160 15 39 15 10 1900 40 25 17


При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
При изменении положения регулятора расхода табличные значения ∆Рполн и LwA корректируются:

% открытия 100% 75% 50%
регулятора расхода
Ширина щели регулятора 20 мм 15 мм 10 мм
К 1 1,4 3,2
ΔLwA, дБ(А) 0 4 8

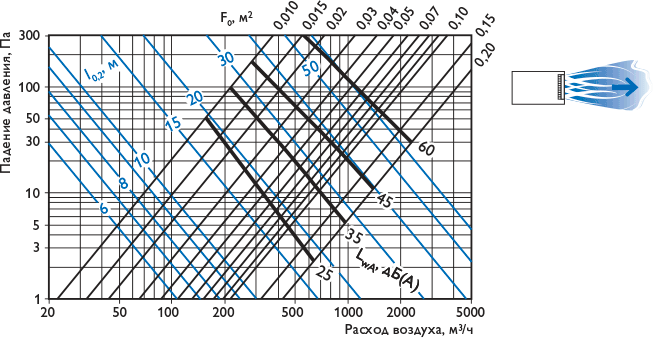

Данные для подбора решёток ПРС…-Т при подаче воздуха
(ɑ1=45° в одну сторону, ɑ2=0° или ɑ1=0°, ɑ2=45° в одну сторону)

    LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
Типо- F0, L0, ∆Pпол. Дально- L0, ∆Pпол. Дально- L0, ∆Pпол. Дально- L0, ∆Pпол. Дальноб.
размер м2 бойность, м бойность, м бойность, м м, при
 АхВ, мм м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с м3/ч Па Vx, м/с
    0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,5 0,75
200 x 150 0,027 250 29 18 7,1 4,7 350 57 25 9,9 6,6 480 107 34 14 9,1 770 276 22 15
300 x 150 0,041 300 18 17 6,9 4,6 440 39 25 10 6,7 600 72 35 14 9,2 970 188 22 15
400 x 150 0,055 350 14 17 6,9 4,6 500 28 25 9,9 6,6 710 56 35 14 9,4 1140 143 23 15
500 x 150 0,070 390 11 17 6,9 4,6 570 23 25 10 6,7 800 45 35 14 9,4 1290 116 23 15
200 x 175 0,032 270 24 18 7,0 4,7 380 48 25 9,9 6,6 520 89 34 14 9,0 840 233 22 15
300 x 175 0,049 330 15 17 7,0 4,6 470 31 25 9,9 6,6 660 61 35 14 9,3 1060 158 22 15
400 x 175 0,066 380 11 17 6,9 4,6 550 23 25 10 6,7 770 46 35 14 9,3 1240 119 23 15
500 x 175 0,083 420 9 17 6,8 4,5 610 18 25 9,9 6,6 870 37 35 14 9,4 1410 98 23 15
600 x 175 0,100 460 7 17 6,8 4,5 670 15 25 9,9 6,6 960 31 35 14 9,4 1560 82 23 15
200 x 200 0,036 290 22 18 7,1 4,8 410 44 25 10 6,7 560 81 34 14 9,2 910 215 22 15
300 x 200 0,055 350 14 17 7,0 4,6 500 28 25 9,9 6,6 710 56 35 14 9,4 1140 145 23 15
400 x 200 0,074 400 10 17 6,9 4,6 580 21 25 9,9 6,6 830 42 36 14 9,5 1340 111 23 15
500 x 200 0,093 450 8 17 6,9 4,6 660 17 25 10 6,7 940 35 36 14 9,6 1520 90 23 16
600 x 200 0,112 490 6 17 6,8 4,6 720 14 25 10 6,7 1030 29 36 14 9,6 1680 76 23 16
300 x 225 0,064 370 11 17 6,8 4,6 540 24 25 10 6,6 760 48 35 14 9,3 1220 123 23 15
400 x 225 0,085 430 9 17 6,9 4,6 620 18 25 9,9 6,6 880 36 35 14 9,4 1430 96 23 15
500 x 225 0,107 480 7 17 6,8 4,6 700 14 25 10 6,7 1000 30 36 14 9,5 1620 77 23 15
600 x 225 0,129 520 5 17 6,8 4,5 770 12 25 10 6,7 1100 25 36 14 9,5 1800 66 23 16
300 x 250 0,070 390 11 17 6,9 4,6 570 23 25 10 6,7 800 45 35 14 9,4 1290 116 23 15
400 x 250 0,094 450 8 17 6,9 4,6 660 17 25 10 6,7 940 34 36 14 9,6 1520 89 23 15
500 x 250 0,118 500 6 17 6,8 4,5 740 13 25 10 6,7 1060 27 36 14 9,6 1720 72 23 16
600 x 250 0,142 540 5 17 6,7 4,5 810 11 25 10 6,7 1160 23 36 14 9,6 1900 61 24 16


При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
При изменении положения регулятора расхода табличные значения ∆Рполн и LwA корректируются:

% открытия 100% 75% 50%
регулятора расхода
Ширина щели регулятора 20 мм 15 мм 10 мм
К 1 1,3 2,6
ΔLwA, дБ(А) 0 4 8

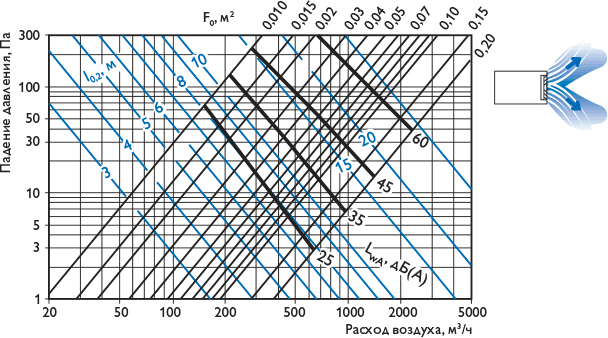

Данные для подбора решёток ПРС…-Т при подаче воздуха (ɑ1=45° веерно от центра, ɑ2=0°)

    LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
Типо- F0, L0, ∆Pпол. Дально- L0, ∆Pпол. Дально- L0, ∆Pпол. Дально- L0, ∆Pпол. Дальноб.
размер м2 бойность, м бойность, м бойность, м м, при
 АхВ, мм м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с м3/ч Па Vx, м/с
    0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,5 0,75
200 x 150 0,027 250 25 8,2 3,3 2,2 350 48 12 4,6 3,1 480 91 16 6,3 4,2 770 234 10 6,8
300 x 150 0,041 300 15 8,0 3,2 2,1 440 33 12 4,7 3,1 600 61 16 6,4 4,3 970 160 10 6,9
400 x 150 0,055 350 11 8,1 3,2 2,1 500 23 12 4,6 3,1 710 47 16 6,5 4,4 1140 122 11 7,0
500 x 150 0,070 390 9 8,0 3,2 2,1 570 19 12 4,7 3,1 800 38 16 6,6 4,4 1290 99 11 7,1
200 x 175 0,032 270 20 8,2 3,3 2,2 380 40 12 4,6 3,1 520 76 16 6,3 4,2 840 198 10 6,8
300 x 175 0,049 330 13 8,1 3,2 2,2 470 26 12 4,6 3,1 660 52 16 6,5 4,3 1060 134 10 6,9
400 x 175 0,066 380 10 8,0 3,2 2,1 550 20 12 4,6 3,1 770 39 16 6,5 4,3 1240 101 10 7,0
500 x 175 0,083 420 7 7,9 3,2 2,1 610 16 11 4,6 3,1 870 32 16 6,5 4,4 1410 83 11 7,1
600 x 175 0,100 460 6 7,9 3,2 2,1 670 13 11 4,6 3,1 960 26 16 6,6 4,4 1560 70 11 7,1
200 x 200 0,036 290 19 8,3 3,3 2,2 410 37 12 4,7 3,1 560 69 16 6,4 4,3 910 183 10 6,9
300 x 200 0,055 350 12 8,1 3,2 2,2 500 24 12 4,6 3,1 710 48 16 6,6 4,4 1140 123 11 7,0
400 x 200 0,074 400 8 8,0 3,2 2,1 580 18 12 4,6 3,1 830 36 17 6,6 4,4 1340 94 11 7,1
500 x 200 0,093 450 7 8,0 3,2 2,1 660 14 12 4,7 3,1 940 29 17 6,7 4,5 1520 77 11 7,2
600 x 200 0,112 490 5 7,9 3,2 2,1 720 12 12 4,7 3,1 1030 24 17 6,7 4,4 1680 65 11 7,3
300 x 225 0,064 370 10 7,9 3,2 2,1 540 20 12 4,6 3,1 760 40 16 6,5 4,3 1220 104 10 7,0
400 x 225 0,085 430 7 8,0 3,2 2,1 620 15 12 4,6 3,1 880 31 16 6,5 4,4 1430 81 11 7,1
500 x 225 0,107 480 6 7,9 3,2 2,1 700 12 12 4,6 3,1 1000 25 17 6,6 4,4 1620 66 11 7,2
600 x 225 0,129 520 5 7,8 3,1 2,1 770 10 12 4,6 3,1 1100 21 17 6,6 4,4 1800 56 11 7,2
300 x 250 0,070 390 9 8,0 3,2 2,1 570 19 12 4,7 3,1 800 38 16 6,6 4,4 1290 99 11 7,1
400 x 250 0,094 450 7 8,0 3,2 2,1 660 14 12 4,7 3,1 940 29 17 6,7 4,4 1520 76 11 7,2
500 x 250 0,118 500 5 7,9 3,2 2,1 740 11 12 4,7 3,1 1060 23 17 6,7 4,5 1720 61 11 7,2
600 x 250 0,142 540 4 7,8 3,1 2,1 810 9 12 4,7 3,1 1160 19 17 6,7 4,5 1900 52 11 7,3


При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
При изменении положения регулятора расхода табличные значения ∆Рполн и LwA корректируются:

% открытия 100% 75% 50%
регулятора расхода
Ширина щели регулятора 20 мм 15 мм 10 мм
К 1 1,3 3,1
ΔLwA, дБ(А) 0 4 8
