Устройства для измерения и регулирования расхода воздуха МФК и МРК
(Арктос)


Устройства МФК/МРК предназначены для измерения, регулирования и мониторинга расхода воздуха в системах вентиляции и кондиционирования, в том числе в системах, где реализован принцип «вентиляции по потребности» (Demand-controlled ventilation), системах с переменным и постоянным расходом воздуха. Принцип действия устройств МФК/МРК основан на измерении разности полного и статического давлений на специальном измерительном зонде, что позволяет с высокой точностью определить текущее значение расхода воздуха через устройство.
Устройства представляют собой прочный корпус с круглыми присоединительными патрубками, внутри которого размещен измерительный зонд; штуцеры для подключения прибора для измерения перепада давления размещены на корпусе устройства. Устройства МРК дополнительно оснащены регулирующей заслонкой с ручным приводом.

Устройства для измерения и регулирования расхода выпускаются в двух исполнениях:
  • МФК/МРК … – стандартное исполнение. Для измерения расхода воздуха требуется прибор для измерения перепада давления с рабочим диапазоном не менее 0–300 Па (определение текущего расхода воздуха производится по формуле, приведенной ниже).
  • МФК/МРК …Ф1 – устройство с преобразователем расхода воздуха FMU-1000D. Преобразователь обеспечивает измерение и индикацию на дисплее текущего расхода воздуха через устройство, а также его преобразование в выходной аналоговый сигнал расхода 0–10 В или 4–20 мА для подключения к контроллеру или внешнему индикатору расхода.
Для определения текущего значения расхода воздуха через устройство необходимо измерить разность полного и статического давлений на измерительном зонде подходящим прибором и вычислить значение расхода по формуле:

L = Kv ∙ √ ∆ Pm,

где L – расход воздуха, м3/ч;
Kv – коэффициент, индивидуальный для каждого типоразмера (см. таблицу ниже);
∆Pm – измеренный перепад полного и статического давления на измерительном зонде, Па.
Устройства МФК/МРК сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации за исключением, когда штуцеры измерительного зонда направлены вниз; направление потока воздуха должно соответствовать стрелке на заводской табличке.
Корпус устройств и заслонка изготавливаются из оцинкованной стали, измерительный зонд – из алюминия с латунными штуцерами. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.



Технические характеристики

Модель  Kv Размеры, мм Вес, кг
D A B
МФК 100 (Ф1) 20,16 98 120 200 0,4
МФК 125 (Ф1) 33,01 123 4145 200 0,5
МФК 160 (Ф1) 56,23 158 180 200 0,6
МФК 200 (Ф1) 90,22 198 220 200 0,8
МФК 250 (Ф1) 138,35 248 270 200 1,0
МФК 315 (Ф1) 226,26 313 335 200 1,2
МФК 355 (Ф1) 290,99 353 375 200 1,3
МФК 400 (Ф1) 373,54 399 420 200 1,5
МФК 500 (Ф1) 593,75 498 530 245 3,4
МФК 630 (Ф1) 955,80 628 660 245 4,2

МРК 100 (Ф1) 20,16 98 175 500 1,1
МРК 125 (Ф1) 33,01 123 200 500 1,3
МРК 160 (Ф1) 56,23 158 240 500 1,6
МРК 200 (Ф1) 90,22 198 270 500 2,6
МРК 250 (Ф1) 138,35 248 320 600 3,8
МРК 315 (Ф1) 226,26 313 385 600 4,9
МРК 355 (Ф1) 290,99 353 425 600 5,5
МРК 400 (Ф1) 373,54 399 470 600 6,3
МРК 500 (Ф1) 593,75 498 575 750 10,6
МРК 630 (Ф1) 955,80 628 705 750 13,8
.

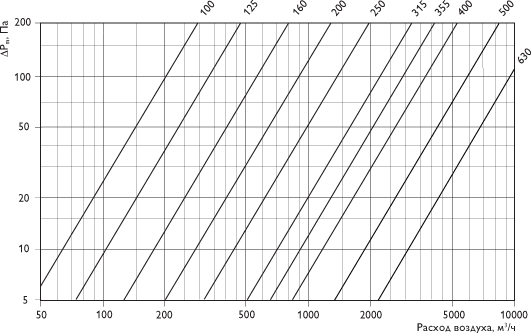

График регулирования расхода воздуха

Примечание: Расход воздуха приведен для плотности воздуха p = 1,2 кг/м3 (20°С, 50% отн. вл., 1013 мбар).
Для других условий значения необходимо скорректировать: .


Устройства для измерения расхода воздуха МФК и МРК обеспечивают проведение точных измерений во всех точках сети, включая точки вблизи таких местных сопротивлений, как Т-образные тройники и отводы, повороты, изгибы, а также точки перед воздухораспределительными устройствами.
Устройства для измерения расхода воздуха должны быть установлены с учетом рекомендаций по монтажу, приведенных на рисунках.

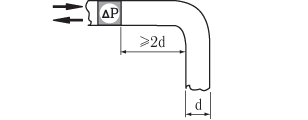

Рекомендации по монтажу
