Низкопрофильные канальные вентиляторы LPK
(Ostberg)

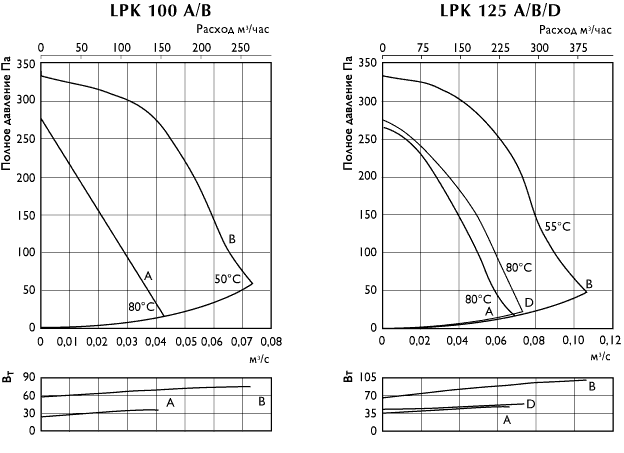

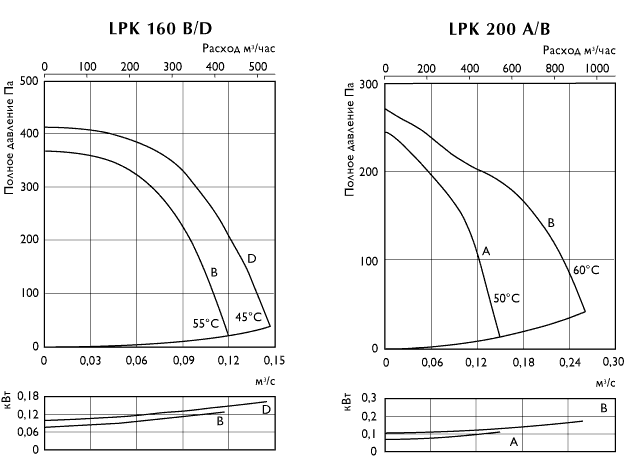

Чертеж, Размеры | Технические характеристики | Шумовые характеристики | Графики | Монтаж, Схемы подключения


Низкопрофильные канальные вентиляторы LPK оборудованы асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми вперед лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентиляторов изготавливается из гальванизированной стали.
Канальные вентиляторы LPK имеют типоразмеры от 100 до 200 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.

Установка
Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя
Все двигатели имеют встроенный термоконтакт с автоматическим перезапуском.

Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.


Технические характеристики

Модель Напряжение,
В/Гц		 Ном.
мощн.,
Вт		 Ток,
А		 Частота
вращ.,
об/мин		 Макс. t,
°С		 Размеры, мм Вес,
кг		 Схема
эл.
подкл.

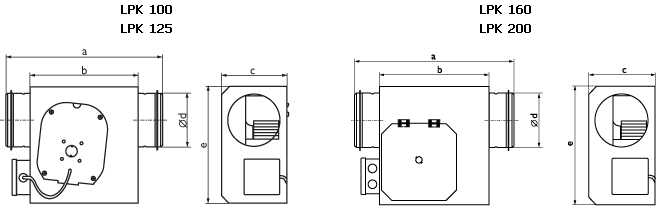

a b c Ød e
LPK 100 A 230/50 36 0,16 870 80 350 250 122 100 272 3,5 2
LPK 100 B 230/50 77 0,34 1800 50 350 250 122 100 272 3,5 1
LPK 125 A 230/50 47 0,21 1050 80 350 250 152 125 272 3,8 2
LPK 125 B 230/50 100 0,44 1450 55 350 250 152 125 272 3,8 1
LPK 125 D 230/50 53 0,24 1175 80 350 250 152 125 272 3,8 2
LPK 160 B 230/50 122 0,55 1750 55 350 250 186 160 272 4,4 1
LPK 160 D 230/50 162 0,72 2150 45 350 250 186 160 272 4,6 1
LPK 200 A 230/50 110 0,48 925 50 512 400 220 200 402 5,2 2
LPK 200 B 230/50 170 0,76 1100 60 512 400 220 200 402 5,2 1
.


Шумовые характеристики
Модель   LpA
дБ(A)		 LwA
tot		 LwA
63 125 250 500 1000 2000 4000 8000
LPK 100 A К входу  47 54 44 48 45 46 47 42 37 28
К выходу 51 58 42 47 49 50 55 49 42 33
К окружению 36 43 27 33 38 35 37 34 32 32
LPK 100 B К входу  55 62 48 57 55 54 54 51 50 41
К выходу 60 67 51 57 60 59 62 60 55 49
К окружению 44 51 28 34 46 43 44 42 40 38
LPK 125 A К входу  53 60 44 50 52 54 55 50 44 31
К выходу 57 64 46 51 56 57 60 53 48 38
К окружению 42 49 28 35 41 41 44 42 36 33
LPK 125 B К входу  61 68 52 59 60 63 62 58 53 43
К выходу 64 71 53 59 63 65 67 64 59 51
К окружению 50 57 30 38 48 49 52 50 45 40
LPK 125 D К входу  57 64 53 60 59 55 52 47 42 32
К выходу 60 67 53 57 60 60 61 57 55 51
К окружению 42 49 28 40 41 41 43 42 38 39
LPK 160 B К входу  65 72 54 62 65 67 65 58 55 47
К выходу 66 73 55 62 67 67 67 64 62 53
К окружению 49 56 32 41 49 51 50 47 41 38
LPK 160 D К входу  65 72 53 63 66 68 65 58 57 49
К выходу 67 74 56 61 67 67 67 66 63 55
К окружению 49 56 32 39 46 51 51 48 44 41
LPK 200 A К входу  57 64 46 58 54 58 55 56 54 47
К выходу 60 67 54 50 59 61 61 57 56 50
К окружению 46 53 28 40 40 47 47 47 42 41
LPK 200 B К входу  61 68 59 62 60 63 58 56 54 46
К выходу 64 71 58 64 62 65 63 61 61 54
К окружению 49 56 34 42 45 51 51 49 46 42
LwA tot – общий уровень шума, дБ(А);
LwA – уровень шума в октавном диапазоне, дБ(А);
LpA – уровень звукового давления на расстоянии 3,0 м в помещении с эквивалентной площадью звукопоглощения 20 м2, дБ(А).
.



Монтаж
  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Вентиляторы должны быть заземлены.
  • Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя. Перед обслуживанием убедитесь, что
  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
  • Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности - заявления.

Схемы подключения



Последнее обновление 23.11.12
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
