Приточные установки Компакт 6
(Арктос)


    Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.
    В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-6 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-6 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.

Системы управления и защиты
    Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:
  • поддержание заданной температуры приточного воздуха;
  • регулирование скорости вращения вентилятора;
  • управление приводом регулирующего вентиля;
  • управление приводом воздушной заслонки;
  • защита электродвигателя вентилятора от перегрева и короткого замыкания;
  • защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
  • защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
  • при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
  • контроль работы двигателя вентилятора;
  • контроль загрязнения фильтра;
  • сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
    Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.
    Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы.

Монтаж
    Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.

Аксессуары
    Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.


Технические характеристики

Модель Напряжение, В/Ф Мощность Мощность Вес, кг
нагревателя*, кВт вентилятора, кВт
Компакт 61В2 400/3 99,1 3,0 193
Компакт 61В3 400/3 144,2 3,0 197
Компакт 61В4 400/3 177,7 3,0 201
Компакт 62В2 400/3 99,1 4,0 199
Компакт 62В3 400/3 144,2 4,0 203
Компакт 62В4 400/3 177,7 4,0 207
Компакт 618В2 EC3 400/3 99,1 4,1 160
Компакт 618В3 EC3 400/3 144,2 4,1 164
Компакт 618В4 EC3 400/3 177,7 4,1 168

* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.
.

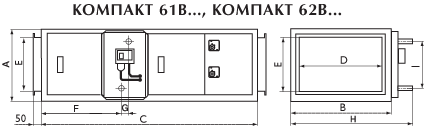

Размеры, мм

Модель A B C D E F G H I Ød**
Компакт 61В2 640 1120 1500 1000 500 530 38 1300 455 1"
Компакт 61В3 640 1120 1500 1000 500 530 43 1300 455 1"
Компакт 61В4 640 1120 1500 1000 500 520 65 1300 455 1"
Компакт 62В2 640 1120 1500 1000 500 530 38 1300 455 1"
Компакт 62В3 640 1120 1500 1000 500 530 43 1300 455 1"
Компакт 62В4 640 1120 1500 1000 500 520 65 1300 455 1"
Компакт 618В2 EC3 640 1120 1285 1000 500 515 38 1300 455 1"
Компакт 618В3 EC3 640 1120 1285 1000 500 515 43 1300 455 1"
Компакт 618В4 EC3 640 1120 1285 1000 500 505 65 1300 455 1"

** Трубная резьба.
.

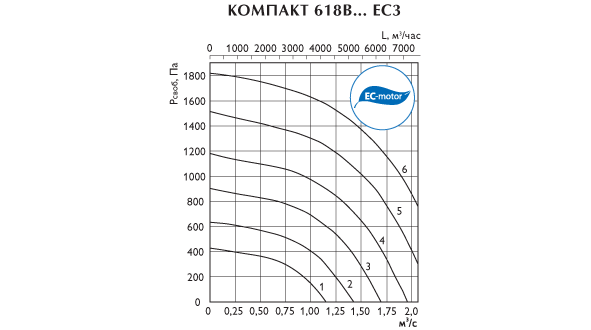

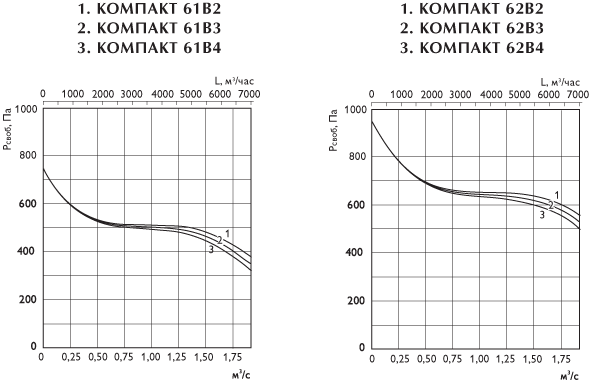

Номер кривой на графике 6 5 4 3 2 1
Сигнал управления, В 10 9 8 7 6 5
.


Монтаж
¤ Все установки поставляются в полностью собранном виде и готовые к подключению.
¤ Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
¤ Электрические параметры должны соответствовать спецификации на табличке установки.
¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
¤ Электрическое подключение должно выполняться в соответствии со схемой подключения согласно маркировке клемм.
¤ Установки должны быть заземлены.
¤ Установки должны быть установлены в соответствии с направлением потока воздуха.
¤ Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
¤ Установки не должны эксплуатироваться во взрывоопасных помещениях.
¤ Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
¤ Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение оборудования.
¤ Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Обслуживание Осмотр и обслуживание установки рекомендуется проводить каждые шесть месяцев непрерывной эксплуатации. Очистка компонентов установки осуществляется в соответствии с инструкцией по эксплуатации. Фильтр необходимо менять один раз в год или по сигналам датчика давления.
Перед обслуживанием убедитесь, что
¤ Прекращена подача напряжения.
¤ Рабочее колесо вентилятора полностью остановилось.
¤ Нагреватель, двигатель и рабочее колесо вентилятора полностью остыли.
При очистке установки
¤ Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
¤ Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
¤ В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
¤ Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
¤ Проверить, поступает ли напряжение на установку.
¤ Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
¤ Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
¤ В случае возврата установки – очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.


Последнее обновление 20.09.13
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
