Осевые вентиляторы ECR
(Polar Bear)

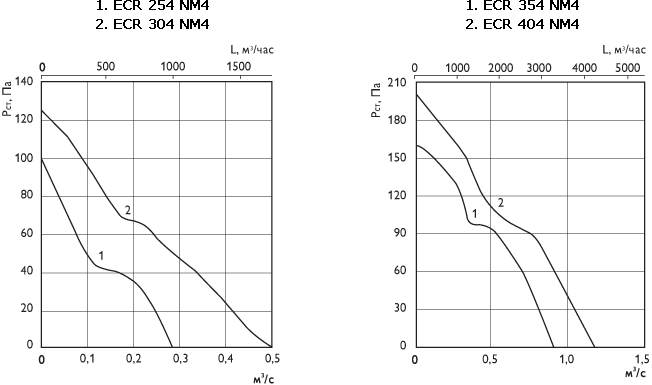

Чертеж, Размеры | Технические характеристики | Графики | Монтаж | Монтаж, Схемы подключения


    Осевые вентиляторы ЕCR оборудованы асинхронным двигателем с внешним ротором и крыльчаткой. Корпус вентилятора и защитная решётка изготавливаются из стали и окрашиваются в черный цвет.
    Вентиляторы ЕCR предназначены для соединения с воздуховодами круглого сечения. Все вентиляторы, кроме ECR 254, являются реверсивными. Степень защиты электродвигателя IP 44 (у ECR 454–606 – IP 54).

Установка
    Вентиляторы могут быть установлены в любом положении.

Регулирование скорости
    Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.

Защита двигателя
    Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые необходимо подключить к соответствующим клеммам регулятора скорости или модуля управления.

Аксессуары
    Регуляторы скорости, модули управления, инерционные и защитные решётки и т. д.



Размеры, мм

Модель A ØB ØC ØD   ØE x кол-во, шт.
ECR 254 NM4 160 258 280 308 10 × 4
ECR 304 NM4 180 310 355 382 10 × 8
ECR 354 NM4 180 360 395 422 10 × 8
ECR 404 NM4 190 408 450 480 12 × 8
ECR 454 NT4 220 452 500 530 12 × 8
ECR 504 NT4 220 505 560 590 12 × 12
ECR 606 NT6 220 636 690 720 12 × 12
.


Технические характеристики

Модель Напр. Потреб.  Ток, А Частота Уровень Вес, кг Схема
питания, мощн., вращ.,  шума, эл.подкл.
В/Гц  Вт об/мин дБ(А)*
ECR 254 NM4 230/50 70 0,50 1400 52 4 16
ECR 304 NM4 230/50 70 0,30 1350 49 6 17
ECR 354 NM4 230/50 165 0,70 1350 55 7 17
ECR 404 NM4 230/50 170 0,80 1400 62 10 17
ECR 454 NT4 400/50 450 1,00 1300 58 12 18
ECR 504 NT4 400/50 550 1,20 1400 62 20 18
ECR 606 NT6 400/50 450 1,10 900 58 25 18
* Уровень звукового давления на расстоянии 2,0 м в помещении с эквивалентной площадью звукопоглощения 30 м2, дБ(А).
.




Монтаж
  • Все вентиляторы поставляются полностью в собранном виде, готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя.
  • Питающее напряжение на вентиляторы с вынесенными термоконтактами всегда должно подаваться через внешнее устройство, отключающее питание при размыкании термоконтактов.
  • Вентиляторы должны быть заземлены.
  • Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы
  • Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
  • Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждыешесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.

В случае неисправности
  • Проверить, поступает ли напряжение на вентилятор.
  • Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
  • Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или срабатывает внешнее устройство термозащиты двигателя, свяжитесь с вашим поставщиком.
  • В случае возврата вентилятора – очистить крыльчатку, двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности – заявления.

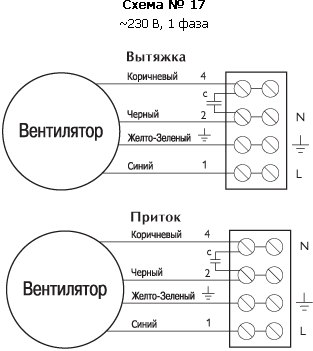

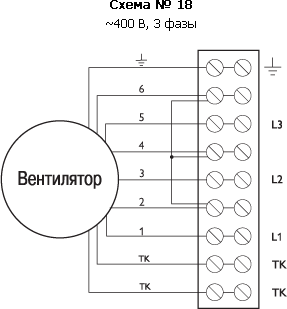

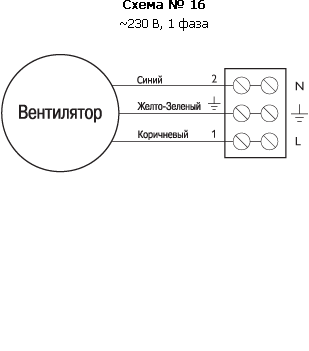

Схемы подключения
