Инерционные решетки АРК
(Арктос)
Инерционные решетки АРК предназначены для автоматического перекрывания воздуховодов с целью исключения свободного перетекания воздуха в вентиляционных системах и для автоматического перекрывания выбросных отверстий при неработающем вентиляторе.

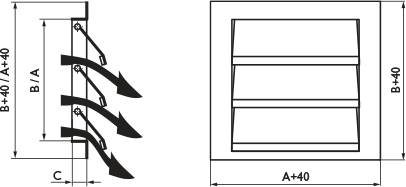

Решетка АРК представляет собой корпус, изготовленный из оцинкованной стали, внутри которого на узлах поворота установлены жалюзи из алюминия. У решеток АРК при размере А > 500 мм устанавливается перемычка для обеспечения прочности конструкции.
Решетка должна устанавливаться вертикально, лопастями вниз. Конструкция решеток АРК позволяет устанавливать их непосредственно между фланцами воздуховодов.
|
| Характеристики инерционных решеток АРК |
|
| Модель |
А, мм |
B, мм |
C, мм |
Вес, кг |
| АРК 300 x 150 |
300 |
150 |
19 |
0,60 |
| АРК 400 x 200 |
400 |
200 |
19 |
0,89 |
| АРК 400 x 400 |
400 |
400 |
19 |
1,40 |
| АРК 450 x 450 |
450 |
450 |
19 |
1,64 |
| АРК 500 x 250 |
500 |
250 |
19 |
1,25 |
| АРК 500 x 300 |
500 |
300 |
19 |
1,30 |
| АРК 500
x 500 |
500 |
500 |
19 |
1,86 |
| АРК 600
x 300 |
600 |
300 |
19 |
1,67 |
| АРК 600
x 350 |
600 |
350 |
19 |
1,89 |
| АРК 600
x 600 |
600 |
600 |
19 |
2,57 |
| АРК 700
x 400 |
700 |
400 |
19 |
2,36 |
| АРК 700
x 700 |
400 |
700 |
19 |
3,61 |
| АРК 750
x 750 |
750 |
750 |
19 |
3,98 |
| АРК 800
x 500 |
800 |
500 |
19 |
2,96 |
| АРК 850
x 850 |
850 |
850 |
19 |
4,35 |
| АРК 1000
x 500 |
1000 |
500 |
19 |
3,50 |
|
|
|
|
|
.
|
|
