Решетки АЛН-К, АЛР-К, АВН-К, АВР-К
(Арктос)

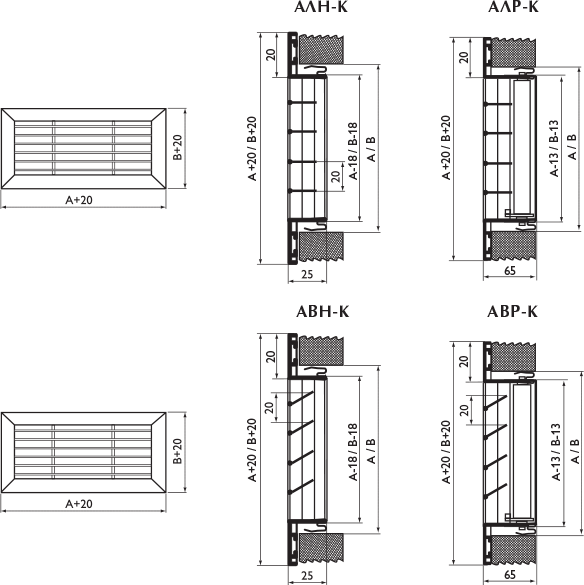

Чертеж, Размеры | Данные для подбора решеток АЛН-К, АЛР-К | Данные для подбора решеток АВН-К, АВР-К


   Решетки АЛН-К, АЛР-К, АВН-К, АВР-К предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
   Решетки снабжены одним рядом неподвижных жалюзи. У решеток АЛН-К, АЛР-К жалюзи расположены под углом 0° к горизонтальной плоскости, у АВН-К, АВР-К – под углом 30°.
   Решетки АЛР-К, АВР-К дополнительно оснащены регулятором расхода воздуха. Регулирование расхода осуществляется вручную, без использования инструмента, при помощи специального флажкового механизма.
   Минимальный размер решетки 100х100 мм, максимальный – 1000х300 мм, с шагом 50 мм; возможно изготовление решеток с нестандартным шагом.
   Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL или текстурирование.




Данные для подбора решеток АЛН-К, АЛР-К при подаче или удалении воздуха

    LwA<20 дБ(А), ∆Pпол. ≤ 1 Па LwA≤20 дБ(А) LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
Размер F0,   Дальноб.     Дальноб.     Дальноб.     Дальноб.     Дальноб.
 АхВ, мм м2 L0, м, при L0, ∆Pпол. м, при L0, ∆Pпол. м, при L0, ∆Pпол. м, при L0, ∆Pпол. м, при
  м3/ч Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с м3/ч Па Vx, м/с
    0,2 0,5 0,2 0,5 0,2 0,5 0,2 0,5 0,75 0,5 0,75
200 x 100 0,014 30 2,1 0,8 120 4 8,3 3,3 180 9 13 5,0 250 17 17 6,9 4,6 380 38 11 7,0
300 x 100 0,022 50 2,8 1,1 160 3 8,9 3,6 260 7 14 5,7 350 13 19 7,7 5,1 520 29 11 7,7
400 x 100 0,030 65 3,1 1,2 200 2 9,6 3,8 350 7 17 6,7 460 13 22 8,8 5,9 700 29 13 8,9
500 x 100 0,039 80 3,4 1,4 250 2 11 4,3 420 6 18 7,1 580 13 25 9,9 6,6 800 24 14 9,1
600 x 100 0,047 100 3,9 1,5 280 2 11 4,3 450 5 17 7,0 680 12 26 11 7,1 900 21 14 9,3
150 x 150 0,017 35 2,2 0,9 120 3 7,7 3,1 200 8 13 5,1 280 15 18 7,2 4,8 400 31 10 6,9
300 x 150 0,036 75 3,3 1,3 240 2 10 4,2 380 6 17 6,6 550 13 24 9,6 6,4 850 30 15 10
400 x 150 0,050 100 3,7 1,5 300 2 11 4,5 500 6 19 7,5 750 13 28 11 7,5 1000 23 15 10
500 x 150 0,063 130 4,3 1,7 380 2 13 5,1 600 5 20 8,1 900 12 30 12 8,0 1400 28 19 12
600 x 150 0,076 150 4,6 1,8 440 2 13 5,3 700 5 21 8,6 1000 10 30 12 8,1 1500 22 18 12
700 x 150 0,089 170 4,8 1,9 520 2 15 5,8 800 5 22 8,9 1200 10 34 14 9,0 1800 23 20 14
800 x 150 0,102 200 5,2 2,1 600 2 16 6,3 1000 5 26 10 1500 12 39 16 10 1900 19 20 13
200 x 200 0,032 70 3,2 1,3 220 3 10 4,1 350 6 16 6,5 460 11 21 8,4 5,6 700 26 13 8,6
300 x 200 0,050 100 3,7 1,5 300 2 11 4,5 500 6 19 7,5 750 12 28 11 7,4 1000 22 15 10
400 x 200 0,069 130 4,1 1,7 400 2 13 5,1 650 5 20 8,2 900 10 29 12 7,7 1400 23 18 12
500 x 200 0,087 160 4,5 1,8 480 2 14 5,4 800 5 23 9,2 1200 11 34 14 9,2 1700 22 19 13
600 x 200 0,105 200 5,2 2,1 600 2 15 6,2 980 5 25 10 1500 12 39 16 10 2000 20 21 14
700 x 200 0,123 230 5,5 2,2 640 2 15 6,1 1050 4 25 10 1600 9 38 15 10 2200 18 21 14
800 x 200 0,141 270 6,0 2,4 760 2 17 6,8 1250 5 28 11 1800 9 40 16 11 2600 19 23 15
1000 x 200 0,177 340 6,7 2,7 920 2 18 7,3 1500 4 30 12 2000 7 39 16 10 3000 16 24 16
300 x 300 0,079 150 4,5 1,8 400 1 12 4,8 650 4 19 7,7 1000 9 29 12 7,8 1500 20 18 12
400 x 300 0,107 200 5,1 2,0 600 2 15 6,1 1000 5 25 10 1400 10 36 14 9,7 1880 17 19 13
500 x 300 0,135 250 5,7 2,3 750 2 17 6,8 1250 5 29 11 1800 10 41 16 11 2500 19 23 15
600 x 300 0,163 300 6,2 2,5 850 2 18 7,0 1400 4 29 12 2000 8 41 16 11 2800 17 23 15
700 x 300 0,191 350 6,7 2,7 980 1 19 7,5 1600 4 30 12 2200 7 42 17 11 3400 18 26 17
800 x 300 0,219 400 7,1 2,9 1100 1 20 7,8 1800 4 32 13 2500 7 45 18 12 3800 17 27 18
1000 x 300 0,275 500 8,0 3,2 1250 1 20 8,0 2000 3 31 13 3200 7 50 20 13 4000 12 25 17
.
При настилании струи на поверхность ее дальнобойность увеличивается в 1,4 раза.
В решетках с регулятором расхода табличные значения ΔРполн и LwA корректируются:
% открытия регулятора воздуха 100% b=0° 50% b=60° 30% b=90°
К 1,2 3,7 7,3
ΔLwA, дБ(А) 2 5 7
.


Данные для подбора решеток АВН-К, АВР-К при подаче или удалении воздуха

    LwA=25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
Размер F0,     Дально-     Дально-     Дально-
 АхВ, мм м2 L0, ∆Pпол. бойность, м L0, ∆Pпол. бойность, м L0, ∆Pпол. бойность, м
  м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с м3/ч Па при Vx, м/с
    0,2 0,5 0,75 0,5 0,75 0,5 0,75
200 x 100 0,014 90 5 6,3 2,5 1,7 200 23 5,6 3,8 350 69 9,9 6,6
300 x 100 0,022 130 4 7,3 2,9 1,9 290 19 6,5 4,3 510 60 11 7,6
400 x 100 0,030 170 4 8,2 3,3 2,2 370 17 7,1 4,7 670 55 13 8,6
500 x 100 0,039 210 3 8,9 3,5 2,4 460 15 7,8 5,2 810 48 14 9,1
600 x 100 0,047 250 3 9,6 3,8 2,6 550 15 8,5 5,6 950 45 15 9,7
150 x 150 0,017 100 4 6,4 2,6 1,7 220 19 5,6 3,7 400 62 10 6,8
300 x 150 0,036 200 3 8,8 3,5 2,3 440 17 7,7 5,2 770 51 14 9,0
400 x 150 0,050 270 3 10 4,0 2,7 570 14 8,5 5,7 990 44 15 9,8
500 x 150 0,063 330 3 11 4,4 2,9 700 14 9,3 6,2 1200 40 16 11
600 x 150 0,076 390 3 12 4,7 3,1 820 13 9,9 6,6 1410 38 17 11
700 x 150 0,089 450 3 13 5,0 3,4 940 12 11 7,0 1610 36 18 12
800 x 150 0,102 510 3 13 5,3 3,5 1060 12 11 7,4 1800 35 19 13
200 x 200 0,032 180 4 8,4 3,4 2,2 390 17 7,3 4,8 700 53 13 8,7
300 x 200 0,050 270 3 10 4,0 2,7 580 15 8,6 5,8 1010 45 15 10
400 x 200 0,069 360 3 11 4,6 3,0 750 13 9,5 6,3 1300 39 16 11
500 x 200 0,087 440 3 12 5,0 3,3 920 12 10 6,9 1570 36 18 12
600 x 200 0,105 520 3 13 5,3 3,6 1080 12 11 7,4 1840 34 19 13
700 x 200 0,123 610 3 14 5,8 3,9 1240 11 12 7,9 2090 32 20 13
800 x 200 0,141 690 3 15 6,1 4,1 1400 11 12 8,3 2350 31 21 14
1000 x 200 0,177 850 3 17 6,7 4,5 1700 10 13 9,0 2830 28 22 15
300 x 300 0,079 400 3 12 4,7 3,2 850 13 10 6,7 1450 37 17 11
400 x 300 0,107 530 3 14 5,4 3,6 1100 12 11 7,5 1860 34 19 13
500 x 300 0,135 660 3 15 6,0 4,0 1340 11 12 8,1 2260 31 21 14
600 x 300 0,163 790 3 16 6,5 4,3 1580 10 13 8,7 2640 29 22 15
700 x 300 0,191 910 3 17 6,9 4,6 1810 10 14 9,2 3010 28 23 15
800 x 300 0,219 1030 2 18 7,3 4,9 2050 10 15 9,7 3360 26 24 16
.
При настилании струи на поверхность ее дальнобойность увеличивается в 1,4 раза.
В решетках с регулятором расхода табличные значения ΔРполн и LwA корректируются:
% открытия регулятора воздуха 100% b=0° 50% b=60° 30% b=90°
К 1,1 2,5 7,1
ΔLwA, дБ(А) 0 7 20
.
