Приточно-вытяжные установки ALBATROS S20XEL, S20XWL
(Flexit)

    В стандартную комплектацию установок серии Albatros входят: нагреватель водяной или электрический, комплект фильтров класса EU7, приточный и вытяжной вентиляторы, рекуператор и приборы автоматики. Компактные корпуса приточно-вытяжных установок и низкий уровень шума позволяют использовать их для обустройства систем вентиляции в помещениях небольших объемов: квартирах, магазинах, офисах, мастерских и т.д.
    Главной технической особенностью установок Flexit является встроенная автоматическая система защиты пластинчатого рекуператора от обмерзания Thermoguard. Она позволяет исполь зовать установку при низких температурах наружного воздуха и высокой влажности вытяжного воздуха, когда существует опасность обмерзания пластинчатых рекуператоров. Flexit решает эту проблему, используя запатентованную систему Thermoguard, обеспечивающую работу установки в широких климатических условиях, включая сильные холода.
    Плата управления снабжена дополнительной функцией, которая вместе с Thermoguard позволяет установкам работать в холодное время года. Система Thermoguard состоит из датчика температуры/влажности и электронной системы автоматического управления. Датчик температуры/влажности установлен в рекуператоре, где и контролируетсятем пература и влаж ность.
    Совокупность этих двух параметров по представлению Flexit все гда гарантирует наиболее оптимальную работу блока. Обмерзание возможно только, когда одновременно присутствуют влага и холод. Система защиты срабатывает по сигналу об обмерзании и осуществляет байпассирование приточного воздуха в обход пластинчатого рекуператора. Если мощности нагревателя становится недостаточно для поддержания заданной температуры, система автоматически снижает производительность приточного вентилятора. Когда опасность устранена, установка продолжает работать в штатном режиме.

Установка
    Установки можно монтировать только в стационарном положении. Установки легко подсоединяются к воздуховодам круглого или прямоугольного сечения. При монтаже необходимо обеспечить доступ для сервисного обслуживания оборудования и замены фильтров.
Внимание! Для предотвращения размораживания водяных нагревателей необходимо установить на воздуховодах, соединяющих установки с наружным воздухом, остечные клапаны.

Управление
    Установки оснащены электронными контроллерами SP400, которые осуществляют управление режимами работы установок Albatros и отличаются широкими функциональными возможностями управления и индикации состояния установок, а также простой настройкой.
    Контроллер SP 400 для приточно-вытяжных установок Albatros позволяет выбирать оптимальные параметры работы вентиляционных установок: производительность вентиляторов и работу воздухонагревателя. SP 400 допускает двухступенчатое управление вентиляторами. Светодиоды на его передней панели наглядно отображают текущее состояние системы, а также сигнализируют об аварийной ситуации.

Защита двигателя и теплообменника
    Все двигатели защищены встроенными термоконтактами с автоматическим перезапуском или автоматической защитой по току. Электронагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень срабатывает при температуре воздуха 65°С, а вторая ступень при 80°С, оба датчика перезапускаются вручную. Для водяного нагревателя предусмотрена защита от размораживания по температуре обратной воды.

Аксессуары
    Летний блок, обратные клапаны, заслонки с электроприводом, трехходовой регулирующий вен тиль для водяного нагревателя и др. вентиляционные принадлежности.

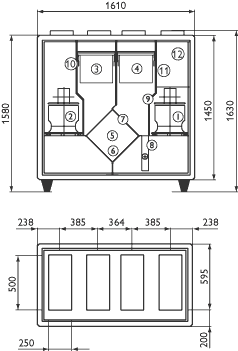

  1. - Приточный вентилятор
2. - Вытяжной вентилятор
3. - Приточный фильтр
4. - Вытяжной фильтр
5. - Пластинчатый рекуператор
6. - Заслонка байпаса
7. - Термодатчик
8. - Нагреватель электрический/водяной
9. - Термозащита от возгорания электронагревателя
10. - Датчик приточного фильтра



Технические характеристики

Тип установки ALBATROS S20XEL S20XWL
 Напряжение  В/Гц/ф 400/50/3 400/50/3
 Макс. мощн. нагревателя  кВт 12,0 41,9*
 Мощн. вентиляторов  Вт 2x1400 2x1400
 Макс. потребляемая мощн.  кВт 14,8 2,8
 Макс. производительность  м3/ч 2500 2500
 Вес  кг 296 296
 Пульт управления   SP400 SP400
* Для температуры воды 80/60°С



ALBATROS S20XEL

   1. - Наружный воздух
2. - Подаваемый воздух
3. - Удаляемый воздух
4. - Выбрасываемый воздух
W. - Пластинчатый рекуператор
В1. - Приточный вентилятор
В2. - Вытяжной вентилятор
F1. - Приточный фильтр
F2. - Вытяжной фильтр
BT. - Термостат защиты от возгорания
OT. - Термостат защиты от перегрева
VE. - Нагреватель электрический/водяной
T1. - Датчик температуры/влажности
T2. - Датчик температуры приточного воздуха
T3. - Датчик температуры обратной воды
T4. - Датчик температуры вытяжжного воздуха
T5. - Датчик температуры наружного воздуха
SP3. - Заслонка байпаса
FV1. - Датчик приточного фильтра
FV2. - Датчик вытяжного фильтра
TV1. - Датчик вентилятора



ALBATROS S20XWL

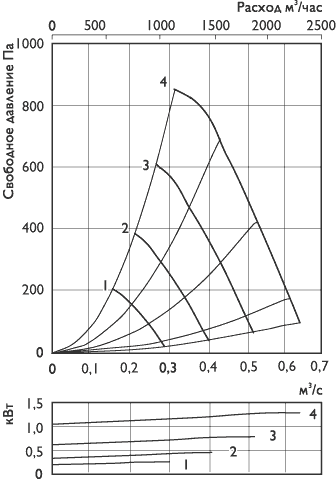

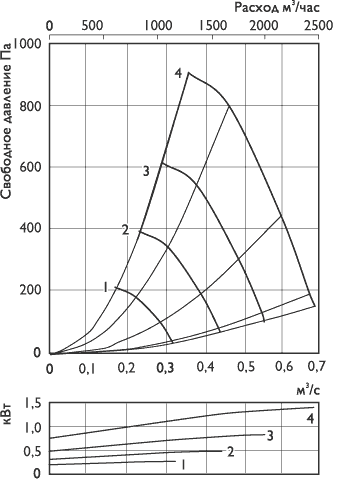

ALBATROS S20XEL приток ALBATROS S20XEL вытяжка



ALBATROS S20XWL приток ALBATROS S20XWL вытяжка


Скорость вентилятора 4 3 2 1
1 фаза                            В 100 80 60 40 П - приточный вентилятор
Заводское подключение П/В – – П/В В - вытяжной вентилятор



Монтаж

  • Все установки поставляются в полностью собранном виде и готовые к подключению.
  • Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
  • Электрические параметры должны соответствовать спецификации на табличке установки.
  • Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
  • Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
  • Установки должны быть заземлены.
  • Установки должны быть установлены в соответствии с направлением потока воздуха.
  • Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания. Условия работы
  • Установки не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
  • Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
  • Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
  • Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).
    Обслуживание
    Единственное требуемое обслуживание — очистка. Рекомендуется проводить осмотр и очистку фильтра каждый месяц, вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя вентилятора.
    Перед обслуживанием убедитесь, что
  • Прекращена подача напряжения.
  • Рабочее колесо вентилятора полностью остановилось.
  • Двигатель и рабочее колесо вентилятора полностью остыли.
    При очистке установки
  • Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
  • Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
  • В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
  • Подшипники, в случае повреждения, подлежат замене.
    В случае неисправности
  • Проверить, поступает ли напряжение на установку.
  • Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
  • Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
  • В случае возврата установки — очистить фильтр, ротор рекуператора, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.


    Последнее обновление 02.09.11
    Оборудование постоянно совершенствуется, поэтому возможны изменения
    в спецификациях тех или иных моделей без предварительного уведомления.

    		•
