Управляющие модули для прямоточных систем с электрическим нагревателем и управлением скоростью приточного вентилятора
(Air Control)

    В стандартном исполнении модули используются для управления вентиляционных систем с водяным нагревом и приточным вентилятором со ступенчатым переключением скорости на базе автотрансформаторов для электродвигателей с внешним ротором.



М1 – электродвигатель приточного вентилятора;
DA – привод воздушной заслонки;
DSK – дифференциальный датчик давления;
TCK – канальный датчик температуры.
R – трехпозиционный регулятор скорости приточного вентилятора.




Технические характеристики

Управляющий модуль* Двигатель вентилятора Электронагреватель Вводное напряжение, В/ф Макс. рабочий ток вент-установки, А Размеры модуля, ВxШxГ, мм
Макс. мощность, кВт Напряже-ние, В/ф Макс. мощность, кВт Ступени мощности, кВт
ACM1-Т1VU0-E17 0,34 220/1 17 17 380/3 27 600x400x200
ACM1-Т1VU1-E17 0,55 28
ACM1-Т1VU2-E17 0,87 30
ACM1-Т1VU3-E17 1,4 33
ACM1-Т1VU4-E17 2,2 38
ACM1-Т1WU0-E17 0,88 380/3 17 17 380/3 27 600x400x200
ACM1-Т1WU1-E17 1,5 28
ACM1-Т1WU2-E17 2,4 30
ACM1-Т1WU3-E17 4 33
ACM1-Т1WU4-E17 6,6 38
ACM1-Т2VU0-E27 0,34 220/1 27 27 380/3 42 600x400x200
ACM1-Т2VU1-E27 0,55 43
ACM1-Т2VU2-E27 0,87 45
ACM1-Т2VU3-E27 1,4 48
ACM1-Т2VU4-E27 2,2 53
ACM1-Т2WU0-E27 0,88 380/3 27 27 380/3 42 600x400x200
ACM1-Т2WU1-E27 1,5 43
ACM1-Т2WU2-E27 2,4 45
ACM1-Т2WU3-E27 4 48
ACM1-Т2WU4-E27 6,6 53
ACM1-Т1VU0-E45 0,34 220/1 45 15+15+15 380/3 70 700x500x250
ACM1-Т1VU1-E45 0,55 72
ACM1-Т1VU2-E45 0,87 74
ACM1-Т1VU3-E45 1,4 76
ACM1-Т1VU4-E45 2,2 81
ACM1-Т1WU0-E45 0,88 380/3 45 15+15+15 380/3 70 700x500x250
ACM1-Т1WU1-E45 1,5 72
ACM1-Т1WU2-E45 2,4 74
ACM1-Т1WU3-E45 4 76
ACM1-Т1WU4-E45 6,6 81
ACM1-T1WU0-E67 0,88 380/3 67 15+15+15+22,5 380/3 104 800x500x300
ACM1-T1WU1-E67 1,5 106
ACM1-T1WU2-E67 2,4 107
ACM1-T1WU3-E67 4 110
ACM1-T1WU4-E67 6,6 115
ACM1-T1WU5-E67 8,3 118
ACM1-T1WU2-E90 2,4 380/3 90 15+15+15+ 15+15+15 380/3 142 1000x500x300
ACM1-T1WU3-E90 4 144
ACM1-T1WU4-E90 6,6 149
ACM1-T1WU5-E90 8,3 152
*  Другие конфигурации модулей изготавливаются в соответствии с бланком заказа.

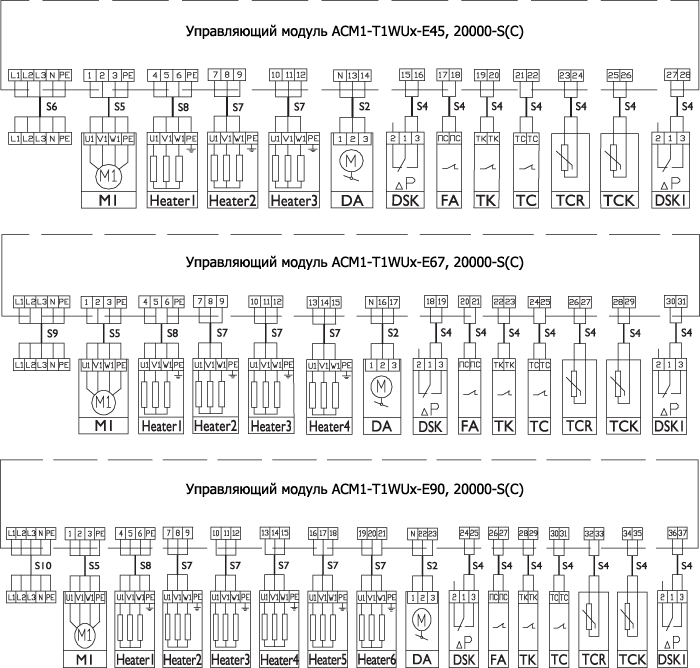

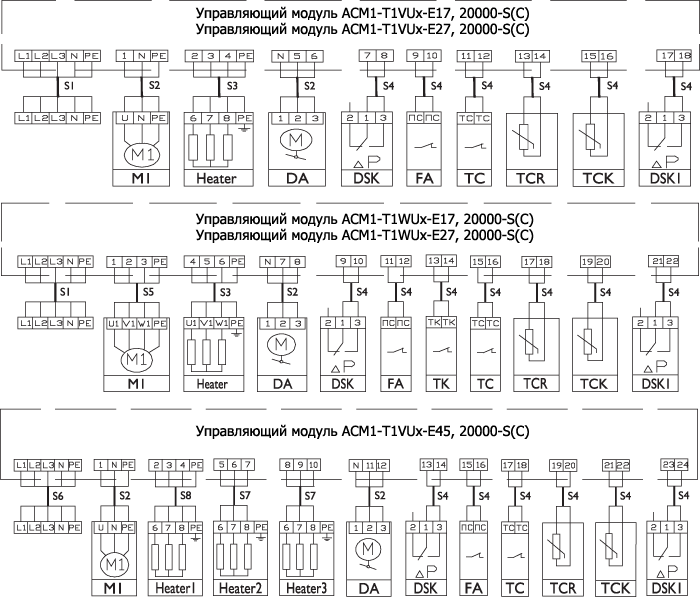

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.

М1 – электродвигатель приточного вентилятора;
Heater – группы электронагревателя (см. табл. Технические характеристики);
DA – привод воздушной заслонки;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация;
ТС – защитные термостаты нагревателя;
TCR – комнатный датчик температуры;
TCK – канальный датчик температуры;
TK – термоконтакты защиты двигателя ПВ.



Обозначение кабеля Кол-во жил/сечение Макс. мощность нагревателя, кВт
S1 5х4 17
5х10 27
S2 3х1,5
S3 4х4 17
4х10 27
S4 2х0,75
S5 4х2,5
S6 4х25 + «земля»
S7 3х4
S8 4x4
S9 4х35 + «земля»
S10 4х50 + «земля»
.


Последнее обновление 15.07.09
Оборудование постоянно совершенствуется, поэтому возможны изменения
в спецификациях тех или иных моделей без предварительного уведомления.
