Управляющие модули для прямоточных систем с комбинированным нагревом и охлаждением
(Air Control)
 В эту группу включены модули для управления приточными системами с комбинированным режимом нагрева/охлаждения. Выпускаются различные модификации модулей, различающиеся подключаемым типом электродвигателя приточного вентилятора и различными типами конфигурации управления, которая в свою очередь определяется используемыми тепловыми агрегатами или их комбинациями (1 – водяной нагреватель; 2 – электрический нагреватель; 3 – камера смешивания; 4 – роторный регенератор; 5 – пластинчатый рекуператор; 6 – промежуточный теплоноситель; 7 – водяной охладитель; 8 – фреоновый охладитель).
|
| Технические характеристики |
|
| Управляющий модуль* |
Двигатель вентилятора |
Вводное напряжение, В/ф. |
Макс. рабочий ток вентустановки, А |
Размеры модуля,
ВxШxГ, мм |
| Макс. мощность, кВт |
Напряжение, В/ф. |
| Двигатель с внешним ротором |
| ACM1-С6V0 |
0,34 |
220/1 |
220/1 |
2 |
600x400x200 |
| ACM1-С6V1 |
0,55 |
3,2 |
| ACM1-С6V2 |
0,87 |
5 |
| ACM1-С6V3 |
1,4 |
8 |
| ACM1-С6V4 |
2,2 |
13 |
| ACM1-С6W0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
| ACM1-С6W1 |
1,5 |
3,2 |
| ACM1-С6W2 |
2,4 |
5 |
| ACM1-С6W3 |
4 |
8 |
| ACM1-С6W4 |
6,6 |
13 |
| Двигатель с короткозамкнутым ротором |
| ACM1-С6F0 |
0,88 |
380/3 |
380/3 |
2 |
600x400x200 |
| ACM1-С6F1 |
1,5 |
3,2 |
| ACM1-С6F2 |
2,4 |
5 |
| ACM1-С6F3 |
4 |
8 |
| ACM1-С6F4 |
6,6 |
13 |
| |
| * Другие конфигурации модулей изготавливаются
в соответствии с бланком заказа. |
|
|
|

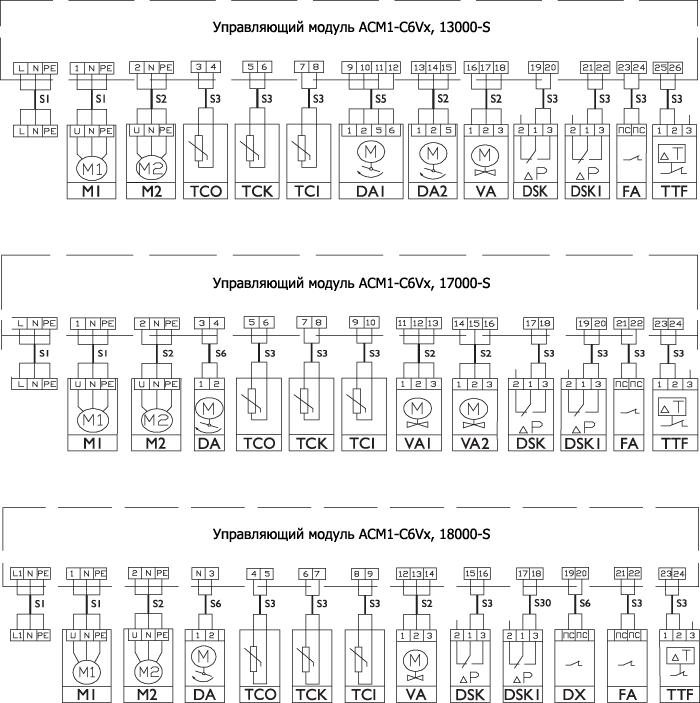

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA1 – привод входной воздушной заслонки;
DA2 – привод заслонки камеры смешения;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCО – датчик наружной температуры;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация.
TTF – термостат защиты по воздуху.
VA1 – привод рег. вентиля нагревателя;
VA2 – привод рег. вентиля охладителя;
DX – управление компрессором охладителя;
TK – термоконтакты защиты двигателя ПВ.
|
|

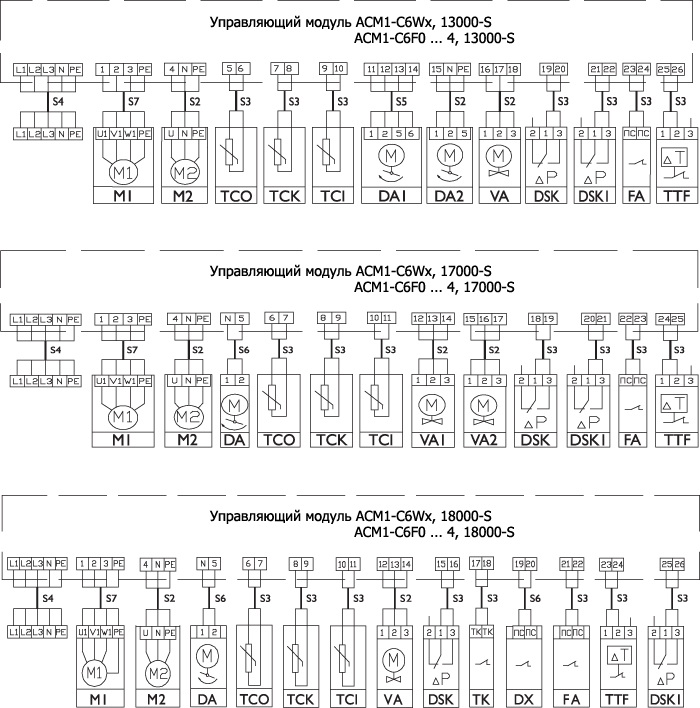

Примечание: номера контактов управляющих модулей приведены для справки и могут не совпадать с номерами на принципиальных схемах модулей.
М1 – электродвигатель приточного вентилятора;
М2 – электродвигатель циркуляционного насоса;
DA1 – привод входной воздушной заслонки;
DA2 – привод заслонки камеры смешения;
TCK – канальный датчик температуры;
TCI – датчик температуры обратной воды;
TCО – датчик наружной температуры;
DSK – дифференциальный датчик давления фильтра;
DSK1 – дифференциальный датчик давления вентилятора;
FA – пожарная сигнализация.
TTF – термостат защиты по воздуху.
VA1 – привод рег. вентиля нагревателя;
VA2 – привод рег. вентиля охладителя;
DX – управление компрессором охладителя;
TK – термоконтакты защиты двигателя ПВ.
|
| Обозначение кабеля |
Кол-во жил/сечение |
| S1 |
3х2,5 |
| S2 |
3х1,5 |
| S3 |
2х0,75 |
| S4 |
5х2,5 |
| S5 |
4х1,5 |
| S6 |
2х1,5 |
| S7 |
4х2,5 |
.
|
|
Последнее обновление 15.07.09
Оборудование постоянно совершенствуется, поэтому возможны изменения
в спецификациях тех или иных моделей без предварительного уведомления.
|
