LTC 7-221
Прецизионные кондиционеры с водяным охладителем воздуха
(Polar Bear)

Холодопроизводительность: 9 - 225 кВт
Модели кондиционеров | Описание | Технические характеристики


Прецизионные кондиционеры LTC предназначены для точного поддержания необходимой температуры и влажности в помещениях с дорогостоящим телекоммуникационным, вычислительным оборудованием, лабораториях с приборами точного измерения, в помещениях хранения эталонных образцов и т.д. Кондиционеры LTC работают на захоложенной воде, поступающей от чиллера.

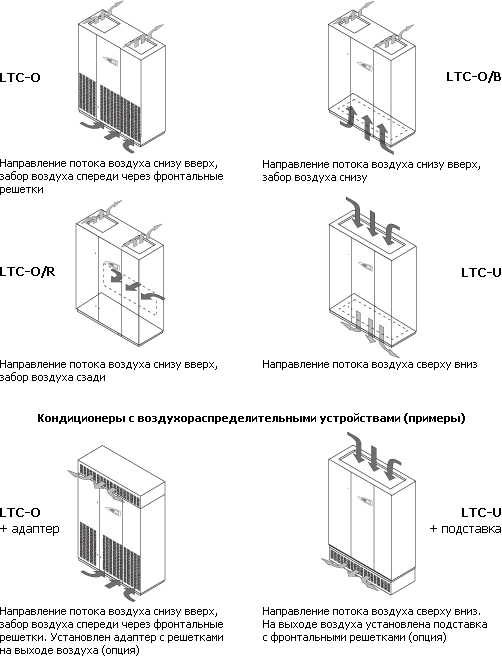

Модели кондиционеров:


Маркировка кондиционеров:

LTС - O/B - 19 НТ / EC
LTС – кондиционеры с
водяным охладителем
воздуха		   Направление
потока
воздуха		   Холодопроиз-
водительность		 Температура воды:
нет – стандартная;
HT – высокая		   Вентиляторы:
нет – стандартные
/EC – с электронной регулировкой
.

КОРПУС
Для защиты изделия от коррозии корпус агрегата изготовлен из оцинкованной стали, панели покрыты порошковой эмалью. Панели облицованы звукоизолирующим материалом для снижения уровня шума.

КОНТУР ОХЛАЖДЕНИЯ
Кондиционеры LTC работают на захоложенной воде, поступающей от чиллера. Плавная регулировка производительности осушествляется трехходовым вентилем, приводом которого управляет микропроцессорный контроллер. Также агрегат может быть снабжен двухходовым регулирующим вентилем.

ТЕМПЕРАТУРА ВОДЫ (ТЕПЛОНОСИТЕЛЯ)
Базовые модели кондиционеров предназначены для работы с температурой воды на входе/выходе 7/12°С, модели с индексом HT предназначены для температуры 15/20°С.

ВЕНТИЛЯТОРЫ
Агрегаты в стандартной комплектации оснащены центробежными вентиляторами двустороннего всасывания с непосредственным приводом, установленными на виброизоляторах. В качестве дополнительной принадлежности агрегат может быть оснащен вентиляторами с загнутыми назад лопатками рабочего колеса и электронным регулятором скорости (EC), обеспечивающими максимальную экономию электроэнергии и низкий уровень шума. Также агрегат может быть снабжен высоконапорными вентиляторами для работы с развитой сетью воздуховодов.

ВОЗДУШНЫЙ ФИЛЬТР
Стандартный фильтр класса G2 или G4 (возможно исполнение с фильтрами F5-F8), фильтр изготовлен из самозатухающего материала. Кондиционер снабжен датчиком загрязнения фильтра.

РАСПРЕДЕЛЕНИЕ ВОЗДУХА В ПОМЕЩЕНИИ
Агрегаты могут устанавливаться внутри кондиционируемого помещения или в соседнем техническом помещении. Агрегаты могут эксплуатироваться как с подключением к воздуховодам, так и без.

УВЛАЖНИТЕЛЬ (ОПЦИЯ)
Для поддержания требуемого уровня относительной влажности в помещении агрегат может быть снабжен встроенным электродным пароувлажнителем. Управление увлажнителем осуществляет микропроцессорный контроллер кондиционера.

НАГРЕВАТЕЛЬ (ОПЦИЯ)
Для точного поддержания требуемой температуры в помещении агрегат может быть снабжен встроенным электрическим или водяным воздухонагревателем. Это позволяет кондиционеру работать в режиме нагрева воздуха. Управление нагревателем осуществляет микропроцессорный контроллер кондиционера.

ВОЗДУШНЫЙ КЛАПАН С ПРИВОДОМ (ОПЦИЯ)
При работе двух кондиционеров на один воздуходод или фальшпол (например, при работе по схеме «основной/резервный») необходимо использовать воздушные клапаны с приводом. При неработающем кондиционере клапан будет закрыт, что исключает нежелательную циркуляцию воздуха через выключенный агрегат.

СИСТЕМА УПРАВЛЕНИЯ
Управление работой кондиционера осуществляется микропроцессорным контроллером с ЖК-дисплеем. Он также контролирует аварийные ситуации и передает аварийные сообщения в систему диспетчеризации (требуется установка интерфейсной платы RS-232, RS-485, LON или Ethernet).

ОПЦИИ
  • ЕС-вентилятор;
  • Высоконапорный вентилятор;
  • Воздушный клапан с приводом;
  • Воздушные фильтры высокого класса очистки (до F8);
  • Двухходовой регулирующий вентиль;
  • Электрический воздухонагреватель;
  • Водяной воздухонагреватель;
  • Увлажнитель;
  • Дренажный насос;
  • Датчики дыма, огня, протечки воды;
  • Рама с регулируемыми опорами;
  • Воздухораспределительные адаптеры;
  • Адаптер подмеса свежего воздуха (~5%);
  • Дополнительная тепло- и шумоизоляция;
  • Интерфейсная плата для подключения к системе диспетчеризации;
  • Выносной пульт управления.

Технические характеристики

Модель 7 9 14 19 25 30 34 41 50
Напряжение электропитания В/ф 400/3
Полная холодопроизводительность (1)  кВт  8,5 10,1 15,7 20,4 28,4 33,8 37,4 48,5 57,7
Явная холодопроизводительность (1)   кВт  8,5 9,5 15,7 19 28,4 30,9 37,4 48,5 52,8
SHR  - 1 0,94 1 0,93 1 0,91 1 1 0,92
Расход воды через теплообменники л/ч 1390 1660 2570 3330 4640 5520 6110 7930 9430
Падение давления кПа 33 36 39 60 57 65 46 69 71
Количество контуров теплоносителя  - 1 1 1 1 1 1 1 1 1
Производительность вентиляторов м3/ч  2500 2500 4900 4900 8000 8000 13500 13500 13500
Количество вентиляторов  шт 1 1 2 2 1 1 2 2 2
Количество вентиляторов (2) шт 1 1 2 2 1 1 2 2 2
Мощность вентиляторов  кВт  0,49 0,49 1 1 2,02 2,02 3,61 3,61 3,61
Мощность вентиляторов (2) кВт  0,27 0,27 0,53 0,53 1,69 1,69 3,51 3,51 3,51
Уровень звукового давления (3)  дБ(А)  50 50 53 53 60 60 64 64 64
Класс воздушного фильтра  - G2  G2  G2  G2  G4  G4  G4  G4  G4
Производительность увлажнителя кг/ч  3 3 5 5 5 5 5 5 5
Потребляемая мощность увлажнителя кВт  2,25 2,25 3,75 3,75 3,75 3,75 3,75 3,75 3,75
Количество ступеней электрического
воздухонагревателя		 шт.  3 3 3 3 3 3 3 3 3
Потребляемая мощность
воздухонагревателя		 кВт  4 4 8 8 9 9 15 15 15
Ширина мм  600 600 1000 1000 1000 1000 1550 1550 1550
Глубина мм  500 500 500 500 790 790 790 790 790
Высота мм  1980 1980 1980 1980 1980 1980 1980 1980 1980

(1) Воздух в помещении: температура 24 °С, отн. влажность 50 %; Температура воды 7/12°С.
(2) Данные для кондиционеров с ЕС-вентиляторами (опция).
(3) Измерения проводились в условиях свободного звукового поля на высоте 1,5 м и на расстоянии 2 м от лицевой панели агрегата.
.

Технические характеристики

Модель 60 70 80 90 131 151 171 191 221
Напряжение электропитания В/ф 400/3
Полная холодопроизводительность (1)  кВт  69 82,6 88,7 104 131 155 178 197 225
Явная холодопроизводительность (1)   кВт  69 73,7 88,7 97 106 127 136 156 168
SHR  - 1 0,89 1 0,93 0,81 0,82 0,77 0,79 0,75
Расход воды через теплообменники л/ч 11280 13500 14500 17050 21650 25530 29290 32350 36610
Падение давления кПа 71 73 69 74 122 88 105 147 135
Количество контуров теплоносителя  - 1 1 1 1 1 1 1 1 1
Производительность вентиляторов м3/ч  19000 19000 25000 25000 25000 30000 30000 36000 36000
Количество вентиляторов  шт 2 2 3 3 3  - - - -
Количество вентиляторов (2) шт 3 3 4 4 4 3 3 3 3
Мощность вентиляторов  кВт  6,55 6,55 9,42 9,42 9,42 - - - -
Мощность вентиляторов (2) кВт  5,11 5,11 6,82 6,82 6,82 4,9 4,9 6,7 6,7
Уровень звукового давления (3)  дБ(А)  67 67 67 67 67 69 69 70 70
Класс воздушного фильтра  - G4  G4  G4  G4  G4  G4  G4  G4  G4
Производительность увлажнителя кг/ч  8 8 8 8 8 10 10 15 15
Потребляемая мощность увлажнителя кВт  6 6 6 6 6 7,5 7,5 11,3 11,3
Количество ступеней электрического
воздухонагревателя		 шт.  3 3 3 3 3 3 3 3 3
Потребляемая мощность
воздухонагревателя		 кВт  18 18 18 18 18 24 24 24 24
Ширина мм  2100 2100 2650 2650 2650 2650 2650 3200 3200
Глубина мм  790 790 790 790 790 890 890 890 890
Высота мм  1980 1980 1980 1980 1980 2180 2180 2180 2180

(1) Воздух в помещении: температура 24 °С, отн. влажность 50 %; Температура воды 7/12°С.
(2) Данные для кондиционеров с ЕС-вентиляторами (опция).
(3) Измерения проводились в условиях свободного звукового поля на высоте 1,5 м и на расстоянии 2 м от лицевой панели агрегата.
.

Технические характеристики

Модель 25 HT 30 HT  34 HT 41 HT  50 HT 60 HT 70 HT 80 HT 90 HT
Напряжение электропитания В/ф 400/3
Полная холодопроизводительность (1)  кВт  30,8 37,1 44,5 52,2 63,2 73,3 87,4 97,4 108
Явная холодопроизводительность (1)   кВт  30,8 37,1 44,5 52,2 63,2 73,3 87,4 97,4 108
SHR  - 1 1 1 1 1 1 1 1 1
Расход воды через теплообменники л/ч 5320 6410 7654 9020 10920 12670 15100 16830 18660
Падение давления кПа 50 64 51 51 76 41 46 75 80
Количество контуров теплоносителя  - 1 1 1 1 1 1 1 1 1
Производительность вентиляторов м3/ч  8000 8000 13500 13500 13500 19000 19000 25000 25000
Количество вентиляторов  шт 1 1 2 2 2 2 2 3 3
Количество вентиляторов (EC)  шт 1 1 2 2 2 3 3 4 4
Мощность вентиляторов  кВт  2,02 2,02 3,61 3,61 3,61 6,55 6,55 9,42 9,42
Мощность вентиляторов (EC)  кВт  1,69 1,69 3,51 3,51 3,51 5,11 5,11 6,82 6,82
Уровень звукового давления (2)  дБ(А)  60 60 64 64 64 67 67 67 67
Класс воздушного фильтра  - G4  G4  G4  G4  G4  G4  G4  G4  G4
Производительность увлажнителя кг/ч  5 5 5 5 5 8 8 8 8
Потребляемая мощность увлажнителя кВт  3,75 3,75 3,75 3,75 3,75 6 6 6 6
Количество ступеней электрического
воздухонагревателя		 шт.  3 3 3 3 3 3 3 3 3
Потребляемая мощность
воздухонагревателя		 кВт  9 9 15 15 15 18 18 18 18
Ширина мм  1000 1000 1550 1550 1550 2100 2100 2650 2650
Глубина мм  790 790 790 790 790 790 790 790 790
Высота мм  1980 1980 1980 1980 1980 1980 1980 1980 1980

(1) Воздух в помещении: температура 24 °С, отн. влажность 50 %; Температура воды 15/20°С.
(2) Измерения проводились в условиях свободного звукового поля на высоте 1,5 м и на расстоянии 2 м от лицевой панели агрегата.
.

Последнее обновление 20.12.13
Издание №6
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
