Модули управления для приточных систем с водяным нагревателем и управлением скоростью вентилятора
(Air control)

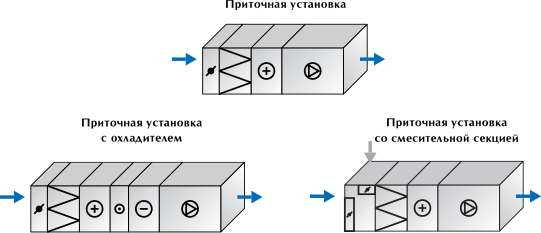

Модули предназначены для управления приточными системами вентиляции с водяным нагревателем, с водяным нагревателем и смесительной камерой, с водяным нагревателем и водяным охладителем. Управление скоростью вентилятора осуществляется ступенчатым переключением скорости на базе автотрансформаторов для электродвигателей с внешним ротором или плавным регулированием скорости частотным преобразователем для электродвигателей с короткозамкнутым ротором (частотный преобразователь поставляется опционально и монтируется вне шкафа управления). Все органы управления и индикации расположены на передней панели модуля (кроме исполнения WEB).
Основные функции
- Поддержание заданной температуры приточного воздуха.
- Ручной выбор скорости вращения вентилятора (для ACM-C6KRx) с передней панели модуля.
- Автоматическое переключение режимов «Зима/Лето» по датчику температуры наружного воздуха.
- Годовой планировщик.
- Управление приводом вентиля (питание 24 В, сигнал 0–10 В).
- Управление приводом воздушной заслонки с возвратной пружиной (230 В) (для смесительной камеры приводы воздушных заслонок без возвратной пружины с питанием 24 В, сигнал 0–10 В).
- Дежурный режим – поддержание температуры обратной воды.
- Защита двигателя вентилятора от перегрева и короткого замыкания (автомат с токовой и тепловой защитой).
- Защита двигателя циркуляционного насоса от короткого замыкания (автомат с токовой защитой).
- Предпрогрев водяного нагревателя перед пуском приточного вентилятора.
- Двухступенчатая защита водяного калорифера по температуре обратной воды и по температуре воздуха (капиллярный термостат).
- При срабатывании пожарной сигнализации переход системы в режим «Авария».
- Контроль работы двигателя вентилятора при помощи дифференциального датчика давления или термоконтактов обмотки.
- Контроль загрязнения фильтра при помощи дифференциального датчика давления.
- Сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр», ЖК-дисплей).
- Просмотр и редактирование рабочих параметров на ЖК-дисплее.
- Журнал аварий.
- Разъем 4P4C для подключения выносного дисплея.
- Встроенный RS485 порт с Modbus RTU (в модулях ACM-C6KRx0x, ACM-C6FZ32x).
- Встроенный RJ45 порт, Ethernet (в модулях ACM-C6KRx0x-WEB, ACM-C6FZ32x-WEB).
|
| Технические характеристики |
| |
| Модель* |
Двигатель вентилятора |
Вводное |
Размеры, |
| Рабочий ток, А |
Напряжение, В/ф |
напряжение,
В/ф |
ВxШxГ, мм |
| Двигатель с внешним ротором |
| ACM-C6KR104 (-WEB) |
0,8÷1,3 |
230/1 |
230/1 |
500x400x200 |
| ACM-C6KR105 (-WEB) |
1,3÷2,1 |
| ACM-C6KR106 (-WEB) |
2,1÷3,3 |
| ACM-C6KR107 (-WEB) |
3,4÷5,2 |
| ACM-C6KR108 (-WEB) |
5,3÷8,3 |
| ACM-C6KR109 (-WEB) |
8,4÷13 |
600x500x200 |
| ACM-C6KR304 (-WEB) |
0,8÷1,3 |
400/3 |
400/3 |
| ACM-C6KR305 (-WEB) |
1,3÷2,1 |
| ACM-C6KR306 (-WEB) |
2,1÷3,3 |
| ACM-C6KR307 (-WEB) |
3,4÷5,2 |
700x500x200 |
| ACM-C6KR308 (-WEB) |
5,3÷8,3 |
| ACM-C6KR309 (-WEB) |
8,4÷11 |
| ACM-C6KR104-Touch (-WEB) |
0,8÷1,3 |
230/1 |
230/1 |
600x500x200 |
| ACM-C6KR105-Touch (-WEB) |
1,3÷2,1 |
| ACM-C6KR106-Touch (-WEB) |
2,1÷3,3 |
| ACM-C6KR107-Touch (-WEB) |
3,4÷5,2 |
| ACM-C6KR108-Touch (-WEB) |
5,3÷8,3 |
| ACM-C6KR109-Touch (-WEB) |
8,4÷13 |
700x500x200 |
| ACM-C6KR304-Touch (-WEB) |
0,8÷1,3 |
400/3 |
400/3 |
600x500x200 |
| ACM-C6KR305-Touch (-WEB) |
1,3÷2,1 |
| ACM-C6KR306-Touch (-WEB) |
2,1÷3,3 |
| ACM-C6KR307-Touch (-WEB) |
3,4÷5,2 |
700x500x200 |
| ACM-C6KR308-Touch (-WEB) |
5,3÷8,3 |
| ACM-C6KR309-Touch (-WEB) |
8,4÷11 |
| Двигатель с короткозамкнутым ротором |
| ACM-С6FZ320 (-WEB) |
1,3÷4,1 |
400/3 |
400/3 |
500x400x200 |
| ACM-С6FZ321 (-WEB) |
4,2÷13,5 |
| ACM-С6FZ322 (-WEB) |
13,6÷17 |
| ACM-С6FZ323 (-WEB) |
17÷29 |
| ACM-С6FZ324 (-WEB) |
29÷46 |
| ACM-С6FZ325 (-WEB) |
46÷60 |
| ACM-С6FZ326 (-WEB) |
60÷88 |
| ACM-С6FZ320-Touch (-WEB) |
1,3÷4,1 |
400/3 |
400/3 |
500x400x200 |
| ACM-С6FZ321-Touch (-WEB) |
4,2÷13,5 |
| ACM-С6FZ322-Touch (-WEB) |
13,6÷17 |
| ACM-С6FZ323-Touch (-WEB) |
17÷29 |
| ACM-С6FZ324-Touch (-WEB) |
29÷46 |
| ACM-С6FZ325-Touch (-WEB) |
46÷60 |
| ACM-С6FZ326-Touch (-WEB) |
60÷88 |
| |
| * Другие
конфигурации модулей изготавливаются в соответствии с бланком заказа |
.
|
|
