Воздухораспределители сопловые потолочные 2ВДК, 2ВДКР, 4ВДК, 4ВДКР
(Арктос)
Воздухораспределители сопловые потолочные 2ВДК, 2ВДКР, 4ВДК, 4ВДКР предназначены для подачи воздуха системами вентиляции и кондиционирования дальнобойными компактными струями из верхней зоны помещений в изотермическом или неизотермическом режимах, в том числе в режиме воздушного отопления.
Воздухораспределители 2ВДК, 2ВДКР, 4ВДК, 4ВДКР состоят из камеры статического давления и съёмной лицевой панели в форме усечённой пирамиды, на двух или четырех гранях которой размещены сопла. Регулирование направления струй подаваемого воздуха обеспечивается индивидуальной настройкой угла установки каждого сопла в диапазоне ±30° в любом направлении от его оси. Это позволяет регулировать воздушную струю в широком диапазоне от вертикального вниз до практически горизонтального направления, при этом аэродинамические и акустические характеристики не меняются. Лицевая панель воздухораспределителей 2ВДК, 2ВДКР, сопла на которой размещены на противоположных гранях, при монтаже может быть развёрнута на угол 90° относительно патрубка.
Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 2ВДКР, 4ВДКР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители 2ВДК, 2ВДКР, 4ВДК, 4ВДКР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливается из стали и окрашивается методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.
|
|
|
|
|

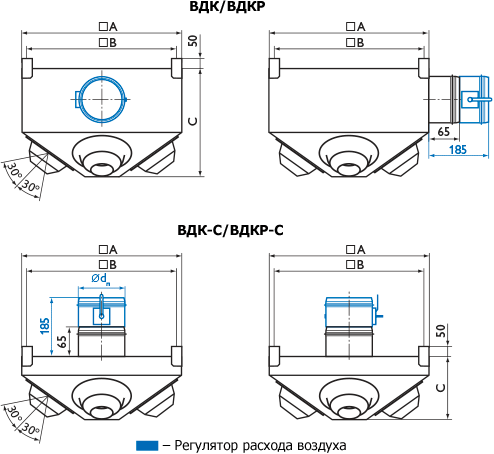

| Характеристики
воздухораспределителей ВДК, ВДКР |
|
| Типоразмер |
F0* |
Ødп, |
□A, |
□B, |
C, |
Вес,
кг |
| м2 |
мм |
мм |
мм |
мм |
ВДК |
ВДКР |
| 2ВДК/2ВДКР |
| 125 |
0,0028 |
124 |
617 |
564 |
345 |
17,0 |
17,8 |
| 160 |
0,0050 |
159 |
633 |
610 |
395 |
19,6 |
20,6 |
| 200 |
0,0079 |
199 |
731 |
678 |
475 |
23,8 |
24,9 |
| 250 |
0,0123 |
249 |
810 |
757 |
566 |
29,3 |
30,6 |
| 315 |
0,0201 |
314 |
918 |
865 |
687 |
37,3 |
39,1 |
| 400 |
0,0314 |
399 |
1063 |
1010 |
848 |
48,8 |
51,2 |
| 2ВДК-C/2ВДКР-C |
| 125 |
0,0028 |
124 |
617 |
564 |
285 |
15,7 |
16,4 |
| 160 |
0,0050 |
159 |
633 |
610 |
300 |
17,4 |
18,4 |
| 200 |
0,0079 |
199 |
731 |
678 |
340 |
20,2 |
21,2 |
| 250 |
0,0123 |
249 |
810 |
757 |
381 |
23,8 |
25,1 |
| 315 |
0,0201 |
314 |
918 |
865 |
437 |
28,9 |
30,6 |
| 400 |
0,0314 |
399 |
1063 |
1010 |
513 |
35,6 |
38,0 |
| 4ВДК/4ВДКР |
| 160 |
0,0028 |
159 |
617 |
564 |
380 |
18,2 |
19,1 |
| 200 |
0,0050 |
199 |
633 |
610 |
435 |
21,1 |
22,2 |
| 250 |
0,0079 |
249 |
731 |
678 |
525 |
25,5 |
26,8 |
| 315 |
0,0123 |
314 |
810 |
757 |
631 |
31,7 |
33,6 |
| 400 |
0,0201 |
399 |
918 |
865 |
772 |
41,7 |
44,2 |
| 500 |
0,0314 |
499 |
1063 |
1010 |
948 |
52,4 |
55,7 |
| 4ВДК-C/4ВДКР-C |
| 160 |
0,0028 |
159 |
617 |
564 |
285 |
16,0 |
17,0 |
| 200 |
0,0050 |
199 |
633 |
610 |
300 |
17,9 |
19,0 |
| 250 |
0,0079 |
249 |
731 |
678 |
340 |
20,4 |
21,8 |
| 315 |
0,0123 |
314 |
810 |
757 |
381 |
24,4 |
26,1 |
| 400 |
0,0201 |
399 |
918 |
865 |
437 |
29,5 |
31,9 |
| 500 |
0,0314 |
499 |
1063 |
1010 |
513 |
36,3 |
39,5 |
| |
| * F0 - площадь
выходного сечения одного сопла |
|
|
|
|
|
|
|
|
.
|
|
| Данные для подбора воздухораспределителей ВДК, ВДКР при подаче
воздуха |
|
| |
LwA=25 дБ(А) |
LwA=35 дБ(А) |
LwA=45 дБ(А) |
| Типо- |
L0, |
∆Pпол. |
Дально- |
L0, |
∆Pпол. |
Дально- |
L0, |
∆Pпол. |
Дально- |
| размер |
бойность*,
м |
бойность*, м |
бойность*, м |
| м3/ч |
Па |
при
Vx, м/с |
м3/ч |
Па |
при Vx, м/с |
м3/ч |
Па |
при Vx, м/с |
| |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
0,2 |
0,5 |
0,75 |
| 2ВДК, 2ВДКР |
| 125 |
100 |
23 |
8,5 |
3,4 |
2,3 |
160 |
59 |
14 |
5,4 |
3,6 |
250 |
144 |
21 |
8,5 |
5,7 |
| 160 |
170 |
25 |
11,0 |
4,3 |
2,9 |
270 |
63 |
17 |
6,9 |
4,6 |
430 |
159 |
27 |
11,0 |
7,3 |
| 200 |
260 |
24 |
13,0 |
5,3 |
3,5 |
410 |
59 |
21 |
8,4 |
5,6 |
640 |
144 |
33 |
13,0 |
8,7 |
| 250 |
380 |
21 |
15,0 |
6,2 |
4,1 |
610 |
54 |
25 |
9,9 |
6,6 |
960 |
133 |
39 |
16,0 |
10,0 |
| 315 |
590 |
20 |
19,0 |
7,5 |
5,0 |
950 |
52 |
30 |
12,0 |
8,1 |
1510 |
130 |
48 |
19,0 |
13,0 |
| 400 |
880 |
17 |
22,0 |
9,0 |
6,0 |
1420 |
44 |
36 |
14,0 |
9,6 |
2260 |
112 |
58 |
23,0 |
15,0 |
| 4ВДК, 4ВДКР |
| 160 |
170 |
18 |
7,2 |
2,9 |
1,9 |
260 |
43 |
11 |
4,4 |
2,9 |
390 |
96 |
17 |
6,6 |
4,4 |
| 200 |
290 |
22 |
9,2 |
3,7 |
2,5 |
440 |
50 |
14 |
5,6 |
3,7 |
660 |
112 |
21 |
8,4 |
5,6 |
| 250 |
430 |
20 |
11,0 |
4,4 |
2,9 |
660 |
46 |
17 |
6,7 |
4,5 |
990 |
104 |
25 |
10,0 |
6,7 |
| 315 |
650 |
18 |
13,0 |
5,3 |
3,5 |
990 |
41 |
20 |
8,1 |
5,4 |
1480 |
92 |
30 |
12,0 |
8,0 |
| 400 |
1020 |
17 |
16,0 |
6,5 |
4,3 |
1550 |
39 |
25 |
9,9 |
6,6 |
2340 |
88 |
37 |
15,0 |
9,9 |
| 500 |
1530 |
15 |
19,0 |
7,8 |
5,2 |
2230 |
33 |
28 |
11,0 |
7,6 |
3510 |
81 |
45 |
18,0 |
12,0 |
|
| * Расчет дальнобойности производится для одного сопла. Расход
воздуха L0
и потери давления ΔPполн. указаны для всего воздухораспределителя. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
.
|
|
| У воздухораспределителей с регулятором расхода значения
∆Рполн и LwA (из таблицы и графика) корректируются: |
|
|
|
|
|
|
|
|
|
|
% открытия регулятора расхода |
100% |
90% |
80% |
70% |
50% |
| β=0° |
β=15° |
β=30° |
β=45° |
β=60° |
| К |
2ВДК |
1,1 |
1,2 |
1,7 |
2,9 |
8,0 |
| 4ВДК |
1,1 |
1,2 |
1,7 |
3,4 |
9,4 |
| ∆LwA, дБ(А) |
2ВДК |
0 |
1 |
4 |
7 |
16 |
| 4ВДК |
0 |
0 |
3 |
5 |
13 |
|
|
|
|
|
|
|
|
.
|
|
|
|
Последнее обновление 17.12.21
Производитель оставляет за собой право вносить изменения в продукцию без предварительного уведомления.
Внешний вид и характеристики продукции могут отличаться от представленных на сайте.
|
